Ako si vybrať správnu zbernicu pre systémy stredného a nízkeho napätia?

Ako si vybrať správne Prípojnica pre systémy vysokého a nízkeho napätia

Priama odpoveď: vyberte si zbernicu tak, že najprv potvrdíte triedu napätia, potom dimenzujete trvalý prúd a odolnosť proti skratu, vyberiete materiál vodiča a nakoniec prispôsobíte izoláciu a kryt inštalačnému prostrediu. Či už dokončujete návrh nízkonapäťovej prípojnice pre komerčný rozvádzač alebo špecifikujete systém strednonapäťovej prípojnice pre rozvodňu, tieto štyri kroky zabránia najbežnejším a nákladným chybám špecifikácie. Táto príručka zahŕňa každý bod rozhodnutia s konkrétnymi údajmi a praktickými príkladmi.

Klasifikácia napätia: Východiskový bod pre každé rozhodnutie o zbernici

Predtým, ako sa zohľadní akýkoľvek iný parameter, musí byť stanovené prevádzkové napätie systému. Klasifikácia napätia definuje požiadavky na izoláciu, povrchové cesty, voľné vzdialenosti a príslušné konštrukčné nalebomy. Zadanie zbernice bez potvrdenia triedy napätia vedie najskôr k nedostatočne izolovaným dizajnom alebo zbytočne prepracovaným a ťažkým zostavám.

Medzinárodne akceptovaná klasifikácia podľa IEC 60038 rozdeľuje napájacie systémy do dvoch hlavných kategórií relevantných pre konštrukciu zberníc:

• Nízke napätie (LV): Systémy pracujúce pri alebo pod 1 000 V AC (alebo 1 500 V DC). Riadené predovšetkým IEC 61439-1/2 pre zostavy rozvádzačov. Typické aplikácie zahŕňajú rozvádzače, riadiace centrá motorov, rozvodné dosky a jednotky na rozvod energie dátových centier.
• Stredné napätie (MV): Systémy pracujúce medzi 1 kV a 36 kV AC. Riadi sa normami IEC 62271-1 a IEC 62271-200 pre kovové rozvádzače. Typické aplikácie zahŕňajú primárne rozvodne, zberné systémy veterných a solárnych fariem, hlavné privádzače priemyselných závodov a rozvádzače napájačov.

Technické dôsledky tejto klasifikácie sú významné. Strednonapäťový zbernicový systém pri 12 kV musí odolať impulznému testovaciemu napätiu blesku 75 kV BIL (základná úroveň izolácie) podľa IEC 62271-1, zatiaľ čo 690 V nízkonapäťová zbernica je testovaná len pri Impulz 8 kV . Požadovaná povrchová vzdialenosť pre 12 kV systém v prostredí 3. stupňa znečistenia je približne 300 mm medzi fázou a zemou , v porovnaní s iba 25-32 mm pre zariadenia NN 690 V. Tieto rozdiely majú veľkosť krytu pohonu, výber izolačného materiálu a rozstupy zberníc – čo znamená, že rozhodnutie o triede napätia ovplyvňuje prakticky každý nadväzujúci konštrukčný parameter.

Priebežné hodnotenie prúdu a dimenzovanie prierezu

Po potvrdení napäťovej triedy je ďalším kritickým parametrom trvalý prúd. Prípojnica musí prenášať maximálny nepretržitý zaťažovací prúd bez prekročenia maximálnej povolenej teploty vodiča – zvyčajne 90 °C pre izolované zbernice a 105°C pre holé medené prípojnice na skrutkových kontaktných bodoch podľa IEC 61439 a IEC 62271-1.

Menovitý prúd závisí od materiálu vodiča, plochy prierezu, plochy povrchu pre odvod tepla, okolitej teploty, vetrania krytu a orientácie inštalácie. Referenčná teplota okolia pre väčšinu noriem IEC je 40 °C . Pre miesta, kde okolitá teplota pravidelne prekračuje 40 °C – ako sú púšte alebo tropické oblasti – sa musí použiť faktor zníženia. Vo všeobecnosti platí, že každé zvýšenie teploty okolia o 10 °C nad 40 °C vyžaduje približne 8-12% zníženie trvalého prúdu.

Nižšie uvedená tabuľka poskytuje orientačné hodnoty trvalého prúdu pre medené prípojnice pri štaardných okolitých podmienkach, pokrývajúce celý rad prierezov relevantných pre návrh nízkonapäťových prípojníc, ako aj aplikácie systémov strednonapäťových prípojníc:

Pre strednonapäťové zbernicové systémy, prúdová hustota sa zvyčajne udržiava medzi 1,5 a 2,0 A/mm² aby uzavreté medené prípojnice zostali v rámci tepelných limitov. Prekročenie tohto rozsahu bez overených tepelných testov vedie k zrýchlenej degradácii izolácie a kontaktnej oxidácii na skrutkových spojoch.

Je dôležité poznamenať, že tieto hodnotenia sú orientačné. Skutočné hodnotenie pre konkrétnu zostavu musí byť overené typovým testovaním alebo overeným výpočtom podľa IEC 61439-1 prílohy D pre NN systémy alebo tepelným modelovaním podľa IEC 62271-1 pre VN systémy. Neaplikujte katalógové hodnotenia priamo na uzavreté inštalácie bez zohľadnenia tepelného zníženia výkonu krytu.

Skratový výdržný prúd: Konštrukčný parameter, o ktorom nemožno vyjednávať

Prípojnica, ktorá je správne dimenzovaná na trvalý prúd, môže stále katastrofálne zlyhať počas poruchy, ak je hodnota odolnosti proti skratu nedostatočná. Skratový prúd generuje dve súčasné napätia: tepelné namáhanie z ohrevu I²t a mechanické namáhanie od elektromagnetických síl medzi susednými vodičmi.

Dimenzovanie tepelnej odolnosti

Požiadavka na tepelnú odolnosť je vyjadrená ako menovitý krátkodobý výdržný prúd (Icw) na definovanú dobu – zvyčajne 1 sekunda pre zariadenia vysokého napätia a 1 sekunda or 0.2 seconds pre nízkonapäťové zostavy podľa IEC 61439. Typické hodnoty Icw sa pohybujú od 10 kA až 63 kA pre rozvádzače vysokého napätia a od 10 kA až 100 kA pre nízkonapäťové zostavy.

Použitie vzorca adiabatického ohrevu A = I × √t / K , kde K pre meď je približne 141 A·s^0,5/mm² a pre hliník približne 87 A·s^0,5/mm², systém s úrovňou poruchy 40 kA na 1 sekundu vyžaduje minimálny prierez medi približne 284 mm² . Pre poruchu 25 kA / 1 s je minimálny medený prierez približne 177 mm² . Vždy si overte, či prierez vami vybratej zbernice zodpovedá úrovni poruchy zo štúdie skratu systému – nie zo všeobecnej tabuľky.

Elektromagnetická sila medzi paralelnými vodičmi

Počas poruchy špičkový skratový prúd (zvyčajne 2,5-násobok RMS symetrického poruchového prúdu pre asymetrický vrchol podľa IEC 62271-100) generuje elektromagnetické sily medzi susednými fázovými vodičmi úmerné I²/d, kde d je vzdialenosť vodičov. Pri poruche 40 kA RMS so špičkou 100 kA, dva paralelné vodiče vzdialené od seba 150 mm na rozpätie 500 mm majú špičkovú silu približne 6 700 N/m . Podpery prípojníc, hodnoty konzol izolátorov a prierez vodičov musia byť overené voči tejto sile, aby sa zabránilo mechanickému zlyhaniu počas odstraňovania porúch.

Výber materiálu vodiča: meď vs hliník

Výber medzi medenými a hliníkovými vodičmi ovplyvňuje hustotu prúdu, hmotnosť, spoľahlivosť spoja a požiadavky na dlhodobú údržbu. Oba materiály sa používajú v systémoch strednonapäťových prípojníc a v dizajne nízkonapäťových prípojníc, ale ich príslušné silné stránky vyhovujú rôznym aplikačným kontextom.

Medené autobusové tyče

Elektrolytická húževnatá smolná meď (označenie C11000 alebo Cu-ETP) dosahuje elektrickú vodivosť ~100% IACS . Jeho vysoká vodivosť umožňuje kompaktné prierezy, čo je rozhodujúce v priestorovo obmedzených rozvádzačových zostavách. Meď tiež vykazuje vynikajúcu odolnosť proti oxidácii na kontaktných plochách, nižší kontaktný odpor na skrutkových spojoch počas životnosti a lepšiu mechanickú odolnosť voči tečeniu pri trvalom upínaní skrutiek v porovnaní s hliníkom. Z týchto dôvodov je predvoleným materiálom vodičov meď vnútorné rozvádzače vysokého napätia, nízkonapäťové rozvádzače a riadiace centrá motorov kde je priestor krytu obmedzený a spoľahlivosť spoja počas 30-ročnej životnosti je prvoradá.

Hliníkové prípojnice

Vodiče z hliníkovej zliatiny (zvyčajne 1350-H19 pre elektrickú triedu alebo 6063-T6 pre aplikácie štrukturálnych zberníc) dosahujú približne 61% vodivosť IACS - čo znamená, že hliníková zbernica vyžaduje približne O 64 % väčšia plocha prierezu než medená prípojnica na prenášanie rovnakého prúdu. Hliník má však hustotu približne 2,7 g/cm³ v porovnaní s medenými 8,9 g/cm³ , čo dáva hliníku významnú hmotnostnú výhodu pre dlhodobé zbernicové systémy a vonkajšie konštrukcie rozvodní. Hliníková zbernica s rozmermi 150 mm × 10 mm váži približne 4,1 kg/m v porovnaní s približne 13,4 kg/m pre medenú tyč s ekvivalentnou prúdovou kapacitou. Pre vonkajšie konštrukcie autobusov, kde je cieľom konštrukčného návrhu znížiť zaťaženie izolátorov a portálov, je hliník často praktickejšou voľbou.

Keď sú hliníkové zbernice priskrutkované k medeným koncovkám zariadenia – ako sú transformátorové puzdrá alebo ističe – bimetalické prechodové konektory a vodivá spojovacia zmes sú povinné, aby sa zabránilo galvanickej korózii a udržal sa nízky prechodový odpor v priebehu času.

Výber izolácie pre nízkonapäťové a vysokonapäťové aplikácie

Výber izolácie je jedným z najdôslednejších rozhodnutí v špecifikácii zbernice. Poruchy izolácie predstavujú významný podiel prerušení prevádzky rozvádzačov a bezpečnostných incidentov. Správny izolačný systém musí zodpovedať prevádzkovému napätiu, okolitému prostrediu, tepelnej triede a fyzickej forme zostavy zbernice.

Nízkonapäťové izolačné systémy

Pre návrh nízkonapäťových prípojníc pri napätiach do 1 000 V AC sú najčastejšie špecifikované nasledujúce izolačné systémy:

• PVC rukáv: Štandard pre 690 V AC systémy; dimenzované na 70 °C alebo 105 °C v závislosti od kvality. Nízka cena a jednoduchá aplikácia. Vhodné pre čisté vnútorné prostredie so strednou vlhkosťou.
• Teplom zmrštiteľné polyolefínové hadičky: Poskytuje prispôsobivú izolačnú vrstvu odolnú voči vlhkosti; dimenzované na 600 V až 1 kV; dostupné vo verziách s dvoma stenami s vnútorným lepiacim tmelom pre lepšiu ochranu životného prostredia pri kryte IP54 alebo vyššej.
• Epoxidový práškový náter: Aplikuje sa elektrostaticky a vytvrdzuje na vytvorenie tvrdého rovnomerného povlaku s dielektrickou pevnosťou približne 20–25 kV/mm . Poskytuje elektrickú izoláciu a mechanickú ochranu povrchu. Široko používaný pre ploché prípojnice v kompaktných rozvádzačových zostavách.
• Vzduchová izolácia s fázovými bariérami: Pre zbernice v rámci zostáv uzavretých v kovu poskytujú medzifázové a medzifázové izolačné bariéry (zvyčajne vyrobené z polyesteru alebo polykarbonátu vystuženého sklom) požadované vôle bez použitia izolácie priamo na vodič. Tento prístup je bežný vo veľkých rozvádzačoch NN, kde môže byť potrebné skontrolovať alebo znovu utiahnuť prípojnice počas prevádzky.

Vysokonapäťové izolačné systémy

Systém strednonapäťových zberníc vyžaduje podstatne odolnejšiu izoláciu. Pri 12 kV je prevádzkové napätie medzi fázami a zemou približne 6,9 kV RMS , a systém musí odolať 75 kV bleskovému impulzu a a 28 kV testovacie napätie napájacej frekvencie podľa IEC 62271-1.

• Izolácia z liatej epoxidovej živice: Používa sa v plne izolovaných a tienených (FIS) systémoch zbernicových kanálov pre 12–36 kV. Celá zbernica je zaliata do liateho epoxidu, čím sa eliminujú vzduchové medzery a poskytuje sa spoľahlivý výkon vo vysokej vlhkosti, znečistenom alebo kondenzovanom prostredí. Zvlášť vhodné pre pobrežné priemyselné oblasti a aplikácie v podzemných rozvodniach.
• Izolácia zo zosieťovaného polyetylénu (XLPE): Aplikuje sa na prefabrikované vedenie vysokého napätia. Určené pre nepretržité prevádzkové teploty do 90°C a short-circuit temperatures up to 250 °C . Poskytuje dobrú odolnosť proti vlhkosti a mechanickú flexibilitu pre inštalácie s obmedzeným priestorom pre vedenie.
• Vzduchová izolácia s pevnými rozperami: Tradičný prístup v kovom pokrytých a kovom uzavretých rozvádzačoch. Medzery medzi fázami a medzi fázami sú udržiavané pomocou epoxidových živicových alebo porcelánových podporných izolátorov. Povrchové vzdialenosti musia spĺňať požiadavky normy IEC 60071 na úroveň znečistenia lokality – pri stupni znečistenia 3 minimálne 25 mm na kV vyžaduje sa fáza-zem.
• Plynová izolácia SF6: Používa sa v plynom izolovanom rozvádzači (GIS), kde je celý systém zberníc uzavretý v uzemnenom kovovom kryte naplnenom plynom SF6 pri absolútnom tlaku približne 3–5 barov. SF6 má približne dielektrickú pevnosť 2,5-krát viac ako vzduch pri atmosférickom tlaku, čo umožňuje výrazne znížiť rozmery krytu. Tento prístup sa používa tam, kde je priestor výrazne obmedzený, ako sú napríklad mestské podzemné rozvodne a rozvodne plošiny na mori.

Typ krytu, IP hodnotenie a tepelné zníženie

Kryt systému zberníc má priamy vplyv na dosiahnuteľný menovitý prúd. Vyššie hodnoty IP obmedzujú prúdenie vzduchu cez kryt, čím sa znižuje odvod tepla prúdením z povrchu prípojnice a vyžaduje sa, aby prípojnica bola znížená v porovnaní s výkonom na voľnom priestranstve.

Ako praktický návod na zníženie menovitého prúdu v uzavretej zbernici na základe triedy IP:

• IP31 / IP42 (štandardný vnútorný rozvádzač): Minimálne obmedzenie prirodzeného vetrania. Faktor zníženia približne 0,90–1,00 vzhľadom na hodnotenie pod holým nebom.
• IP54 (odolné voči prachu a striekajúcej vode): Zmenšené vetracie otvory. Typický faktor zníženia 0,85 – 0,90 , čo predstavuje 10–15 % zníženie súčasnej kapacity.
• IP65 / IP66 (úplne utesnené): Žiadne vetracie otvory; rozptyl tepla obmedzený na vedenie cez steny krytu. Typický faktor zníženia 0,75 – 0,85 . Pre vysokoprúdové zbernice v krytoch IP65 môže byť potrebné chladenie núteným vzduchom alebo kvapalinou chladený zbernicový kanál, aby sa zbernica udržala v tepelných limitoch.
• NEMA 4X (utesnené proti korózii): Podobné tepelné obmedzenie ako IP66. Bežne špecifikovaný pre potravinárske, farmaceutické a námorné aplikácie, kde sa vyžaduje umývanie a chemická odolnosť.

Keď najímate dodávateľa prípojníc stredného nízkeho napätia pre projekt zahŕňajúci kryty IP54 alebo vyššie, poskytnite hodnotenie IP krytu a vnútorný objem vo fáze dopytu, aby dodávateľ mohol začleniť správny faktor zníženia do svojich výpočtov aktuálneho hodnotenia. Spätná aplikácia zníženia výkonu po špecifikácii zbernice často vedie k podhodnoteným zostavám, ktoré zlyhajú pri testovaní typu.

Konfigurácia zbernice: Ploché, rúrkové a zbernicové formáty

Prípojnice sú k dispozícii v niekoľkých fyzických formátoch, z ktorých každý je vhodný pre rôzne triedy napätia, prúdové rozsahy a spôsoby inštalácie. Pochopenie rozdielov umožňuje, aby bol správny formát špecifikovaný od začiatku, a nie prispôsobenie po stanovení rozloženia rozvádzača.

Plochý obdĺžnikový bar

Najpoužívanejší formát pre návrh nízkonapäťových prípojníc. Dostupné v šírkach od 12 mm do 200 mm a hrúbkach od 3 mm do 20 mm v medi alebo hliníku. Viacero plochých tyčí je možné naskladať paralelne na zvýšenie menovitého prúdu – bežný prístup vo vysokoprúdových rozvádzačoch NN, kde je priestor v jednom rozmere obmedzený. Napríklad dve paralelné medené tyče s rozmermi 100 mm × 10 mm môžu niesť približne 3 600 – 4 400 A , čím sa efektívne zdvojnásobí hodnotenie jednej tyče s miernym zvýšením výšky zostavy.

Rúrková okrúhla tyč

Okrúhle rúrkové vodiče (zvyčajne hliníková zliatina 6063-T6 alebo 6101-T61 alebo meď C11000) sú štandardným formátom pre vonkajšie systémy prípojnic vysokého napätia vo vzduchom izolovaných rozvodniach. Rúrkový profil maximalizuje pomer povrchovej plochy k hmotnosti pre rozptyl tepla, poskytuje vysoký prierezový modul na jednotku hmotnosti pre rozpätie medzi nosnými izolátormi a pri napätí nad 66 kV hladký okrúhly povrch znižuje vznik koróny prostredníctvom rovnomerného rozloženia elektrického poľa. Rúrkové zbernice pre aplikácie rozvodní 110–500 kV zvyčajne siahajú od 80 mm až 200 mm OD s hrúbkou steny 6–15 mm.

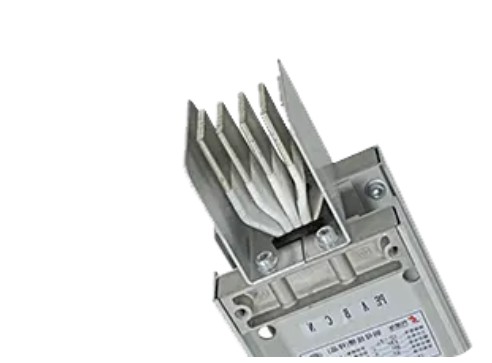

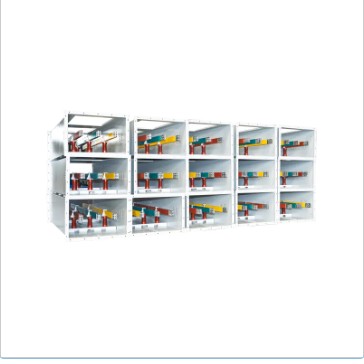

Busduct (Busway)

Prefabrikované systémy prípojníc pozostávajú z plochých alebo rúrkových prípojníc uzavretých v továrensky zmontovanom kovovom puzdre, dostupné v hodnotách približne od 400 A až 6 300 A pre aplikácie NN a až 40 kA pre pripojenie generátora a transformátora. Busduct ponúka výhody konzistentných továrensky overených menovitých prúdov, továrensky aplikovanej izolácie a fázových bariér a rýchlej inštalácie na mieste v porovnaní s vedením zberníc vyrobených na mieste. Pre aplikácie so stredným napätím sa v situáciách, kde by alternatíva kábla vyžadovala nepraktický počet paralelných káblov a kde je potrebná kompaktná, kontrolovateľná trasa, používa zbernicový kanál izolovaný odlievanou živicou s menovitým napätím 12–36 kV.

Platné normy a požiadavky na zhodu

Súlad s príslušným štandardom je podmienkou schválenia projektu, nie voliteľným zvyšovaním kvality. Norma, ktorou sa riadi zostava zbernice, určuje typové testy, ktoré musia byť svedkom, rutinné testy požadované na každej jednotke a dokumentáciu, ktorú bude koncový používateľ alebo orgán s jurisdikciou (AHJ) vyžadovať na schválenie uvedenia do prevádzky.

• IEC 61439-1 a IEC 61439-2: Zakryte nízkonapäťové spínacie a riadiace zostavy. IEC 61439-1 je norma všeobecných pravidiel; IEC 61439-2 sa týka výkonových spínacích a riadiacich zostáv (PSC-zostavy). Typové testy zahŕňajú overenie zvýšenia teploty, odolnosti proti skratu, dielektrickej odolnosti a testovanie stupňa ochrany (IP).
• IEC 62271-1 a IEC 62271-200: Kryt vysokonapäťového rozvádzača a ovládacieho zariadenia. IEC 62271-200 špecificky rieši AC kovové rozvádzače od 1 kV do 52 kV, vrátane typových skúšok pre klasifikáciu vnútorného oblúka (IAC) – čo je čoraz viac požadovaná špecifikácia pre ochranu personálu v obsadených rozvodniach. Hodnotenie IAC AFLR 16 kA na 1 sekundu or 25 kA na 1 sekundu sú bežne špecifikované pre vnútorné VN rozvádzače v komerčných a priemyselných projektoch.
• UL 857 (autobusy): Severoamerický štandard pre zbernicové systémy do 600 V AC, 6 000 A. Vyžaduje sa pre projekty v Spojených štátoch a Kanade, kde sa zbernicové vedenie používa na distribúciu energie v budovách alebo priemyselných závodoch.
• GB/T 5585.1 / 5585.2: Čínske národné normy pre medené a hliníkové prípojnice na elektrické účely. Vyžadované pre projekty v Číne a relevantné pri získavaní zdrojov od dodávateľa stredne nízkonapäťových prípojníc vyrábajúcich podľa čínskych národných noriem.
• IEEE Std 605: IEEE príručka pre návrh zbernice vo vzduchom izolovaných rozvodniach. Poskytuje metodiku výpočtu pre menovitý prúd, skratovú silu a návrh mechanického rozpätia rúrkových a plochých zbernicových systémov v konštrukciách vonkajších rozvodní. Široko používaný v severoamerických projektoch a projektoch v regiónoch, kde sú zmluvným základom skôr IEEE ako IEC normy.

Pri zadávaní otázok dodávateľovi strednonapäťových prípojníc uveďte riadiacu normu, požadované dôkazy o typovej skúške a či sú akceptovateľné svedecké skúšky alebo protokoly certifikované treťou stranou. V prípade projektov kritickej infraštruktúry špecifikovanie originálnych certifikátov typových testov z akreditovaných testovacích laboratórií (KEMA, CESI, CPRI alebo ekvivalentné) namiesto vyhlásení o testoch iba od výrobcu výrazne znižuje riziko projektu.

Úvahy týkajúce sa životného prostredia a lokality

Podmienky prostredia v mieste inštalácie ovplyvňujú výber materiálu zbernice, typ izolácie, povrchovú úpravu a intervaly údržby. Nezohľadnenie podmienok na mieste vo fáze špecifikácie má za následok predčasnú degradáciu izolácie, zrýchlenú koróziu na skrutkových spojoch a skrátenú životnosť.

Okolitá teplota a nadmorská výška

Pre vyššie uvedené stránky 1 000 m nadmorskej výšky hustota vzduchu klesá as tým aj dielektrická pevnosť vzduchu a účinnosť konvekčného chladenia. IEC 62271-1 vyžaduje korekciu dielektrických testovacích napätí a menovitého prúdu pre nadmorskú výšku nad 1 000 m. Miesto v nadmorskej výške 2 000 m vyžaduje korekčný faktor nadmorskej výšky približne 0,94 aplikovaného na menovité dielektrické výdržné napätie , čo znamená, že zariadenie dimenzované na frekvenčný výkon 28 kV na hladine mora musí byť znovu overené pri zníženej hustote vzduchu v nadmorskej výške. Aktuálne zníženie o približne 5 % na 1 000 m nad 1 000 m je široko používaný odhad východiskového bodu až do podrobného tepelného výpočtu.

Korózne prostredie

Kategória korózie podľa normy ISO 9223 miesta inštalácie upravuje požadovanú povrchovú ochranu vodičov prípojníc, podporného hardvéru a krytov. Pre miesta v kategórii korózie C3 (stredná – mestská priemyselná vnútrozemská) alebo nižšej zvyčajne postačujú štandardné medené alebo eloxované hliníkové prípojnice s vodivou spojovacou zmesou na skrutkových spojoch. Pre C4 (vysoký – pobrežný priemysel) alebo C5-M (veľmi vysoký – morské pobrežie) sa vyžaduje pocínovanie alebo postriebrenie na všetkých kontaktných zónach, tvrdé eloxovanie hliníkových povrchov a nosný materiál z nehrdzavejúcej ocele alebo žiarovo pozinkovaný. V prostredí petrochemických a chemických závodov sa musí venovať dodatočná pozornosť odolnosti voči špecifickým procesným chemikáliám, čo si môže vyžadovať špecifikáciu materiálov krytu a zlúčenín tesnení odolných voči sírovodíku, chlóru alebo amoniaku.

Požiadavky na seizmickú zónu

Pri strednonapäťových zbernicových systémoch inštalovaných v seizmickej zóne 2 alebo vyššej (podľa IBC alebo ekvivalentného národného predpisu) musí byť nosná konštrukcia zbernice, nosná konštrukcia izolátora a ukotvenie krytu overené vzhľadom na projektované zrýchlenie zemetrasenia. Špecifikácia projektu môže vyžadovať seizmickú kvalifikáciu podľa IEEE 693 (pre energetické rozvodne) alebo IEC 62271-300 (pre vnútorné rozvádzače). Vo vysokých seizmických zónach sú flexibilné spojenia medzi sekciami zberníc a medzi zbernicami a terminálmi zariadenia obzvlášť dôležité, aby sa zabránilo poškodeniu spôsobenému rozdielnym pohybom počas otrasov zeme.

Hodnotenie dodávateľa strednonapäťových prípojníc

Technická špecifikácia systému prípojníc je len taká spoľahlivá ako výrobné procesy a procesy kontroly kvality dodávateľa, ktorý ich vyrába. Výber schopného a transparentného dodávateľa prípojníc stredného nízkeho napätia je neoddeliteľnou súčasťou procesu obstarávania, nie sekundárnym faktorom.

• Dokumentácia typovej skúšky: Požiadajte o originálne certifikáty typovej skúšky – nielen odkazy na protokoly o skúškach – týkajúce sa zvýšenia teploty, odolnosti proti skratu, dielektrického výkonu a stupňa ochrany pre konkrétnu menovitý prúd a triedu napätia dodávaného systému prípojníc. Certifikáty by mali identifikovať testovacie laboratórium, dátum testu a presnú konfiguráciu testovaného produktu.
• Certifikácia materiálu a sledovateľnosť: Dodávateľ by mal pre každú výrobnú dávku poskytnúť osvedčenia o skúške mlyna potvrdzujúce stupeň zliatiny vodičov, temperovanie, chemické zloženie a elektrickú vodivosť. Pre meď potvrďte C11000 (Cu-ETP) alebo ekvivalent; pre hliník potvrďte 1350-H19, 6063-T6 alebo 6101-T61 podľa potreby.
• Rozmerová konzistencia: Vyžiadajte si záznamy o rozmerovej kontrole alebo správy o kontrole prvého výrobku (FAI), ktoré potvrdzujú, že prierez, rovnosť a umiestnenie otvoru (pre predvŕtané tyče) sú v rámci špecifikovanej tolerancie. Tolerancie šírky a hrúbky ±0,5 mm alebo lepšie sú typické pre presné prípojnice rozvádzačov.
• Možnosť povrchovej úpravy: Potvrďte, či sa pocínovanie, postriebrenie alebo tvrdé eloxovanie vykonáva interne alebo subdodávateľsky. Vlastná povrchová úprava poskytuje dodávateľovi priamu kontrolu nad hrúbkou pokovovania, priľnavosťou a pokrytím – významnú výhodu v oblasti kvality oproti subdodávateľskému spracovaniu.
• Systém manažérstva kvality: Základom je certifikácia ISO 9001. V prípade projektov energetických služieb a kritickej infraštruktúry si vyžiadajte dôkazy o nedávnych zákazníckych auditoch, miery hlásenia o nezhode (NCR) a záznamy o nápravných opatreniach. Dodávateľ ochotný zdieľať údaje o kvalite výkonu poskytuje väčšiu istotu ako ten, ktorý môže ponúknuť iba číslo certifikátu.
• Dodacia lehota a spoľahlivosť dodania: Potvrďte výrobné časy pre konkrétnu zliatinu, prierez a požadované spracovanie s pridanou hodnotou (rezanie, vŕtanie, pokovovanie). V prípade komponentov zberníc kritických pre projekt si vyžiadajte dôkazy o včasnom dodaní a objasnite prístup dodávateľa k riadeniu dostupnosti surovín počas období obmedzenia dodávateľského reťazca.

Postupy inštalácie a údržby, ktoré chránia dlhodobý výkon

Správne špecifikovaný systém zberníc môže byť stále nedostatočný, ak sú postupy inštalácie a údržby nedostatočné. Najčastejšími príčinami degradácie prípojnice súvisiacimi s inštaláciou sú zle pripravené skrutkové spoje, nesprávny uťahovací moment skrutiek a nevhodná tepelná rozťažnosť.

Príprava skrutkového spoja a krútiaci moment

Pri každom skrutkovom pripojení prípojnice očistite oba kontaktné povrchy na lesklý kov pomocou drôtenej kefy z nehrdzavejúcej ocele bezprostredne pred montážou. Na oba povrchy naneste vodivú spojovaciu hmotu (na báze zinku na hliník, na báze ropy na meď). Utiahnite skrutky na výrobcom špecifikovaný krútiaci moment – zvyčajne 20–30 Nm pre skrutky M10 a 40–60 Nm pre skrutky M12 v spojeniach meď-meď. Použite pružinové podložky Belleville pod hlavy skrutiek a matice na všetkých hliníkových spojoch zbernice, aby ste kompenzovali uvoľnenie hliníka pri tečení, ku ktorému dochádza pri trvalom zaťažení tlakom pri zvýšených teplotách.

Riadenie tepelnej expanzie

Meď má koeficient tepelnej rozťažnosti približne 17 x 10⁻⁶/°C ; hliník približne 23 x 10⁻⁶/°C . Na 20-metrovej jazde hliníkového autobusu zmena teploty o 70 °C – z chladného prostredia počas uvádzania do prevádzky na letnú prevádzkovú teplotu pri plnom zaťažení – spôsobí približne 32 mm lineárnej expanzie . Ak tento pohyb nie je prispôsobený posuvným podporným svorkám a pružným kompenzátorom vo vhodných intervaloch, výsledné tlakové napätie spôsobí vybočenie vodiča, poškodenie podperných izolátorov a postupné uvoľňovanie skrutkových spojov. Flexibilné dilatačné škáry by mali byť inštalované v intervaloch, ktoré nie sú väčšie 30-40 metrov na priamych jazdách autobusov a pri každom pripojení k terminálom pevných zariadení.

Termografická kontrola

Infračervené termografické prieskumy skrutkových spojov prípojníc pri prevádzkovom zaťažení sú nákladovo najefektívnejším nástrojom údržby na identifikáciu vyvíjajúcich sa vysokoodporových spojov skôr, ako spôsobia tepelné poškodenie alebo prerušenie prevádzky. Pri strednonapäťových zbernicových systémoch a vysokoprúdových nízkonapäťových zostavách by sa pri uvádzaní do prevádzky mala vykonať termografická kontrola a mala by sa opakovať v intervaloch nie viac ako 12 mesiacov pre kritické obvody. Spoločný beh viac ako 10°C nad susednými spojmi pri ekvivalentnom zaťažení indikuje zvýšený prechodový odpor vyžadujúci vyšetrenie a nápravu.
