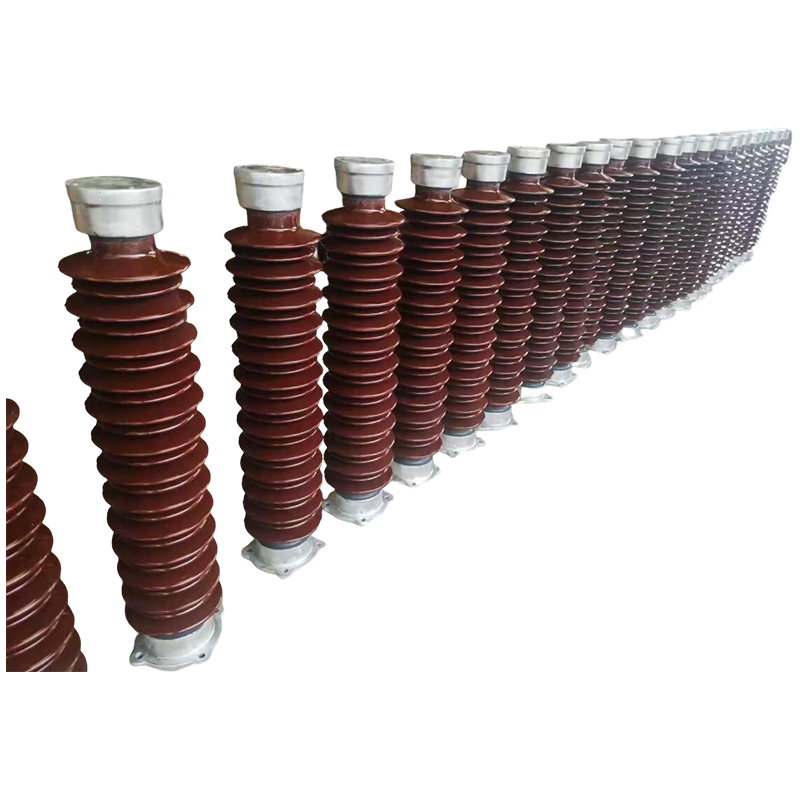

Stĺpový izolátor

Technické výhody

Zjednodušená konštrukcia a jednoduchá inštalácia： Izolovaná rúrková prípojnica je priamo pripevnená k oceľovým konštrukciám alebo betónovým podperám, čím sa eliminuje potreba stenových priechodiek a stĺpových izolátorov. Používa metódu inštalácie odkrytú, podporovanú špeciálnymi konzolami rúrkových zberníc s rozstupom ≥275 mm. Pevné konzoly sa inštalujú pri rozpätí od 6 m do 13 m.

Vysoká mechanická pevnosť a veľké rozpätie podpory： Prípustné namáhanie izolovanej rúrkovej prípojnice je štyrikrát väčšie ako v prípade pravouhlých prípojníc, čo jej umožňuje odolať značným skratovým prúdom. Pri skratovom prúde 50 kA dosiahne rúrková prípojnica Φ100 × 6 mm závesné rozpätie až 9 metrov a s podperou konzoly prípojnice môže rozpätie dosiahnuť 13 metrov. Prípojnicu možno priamo pripojiť k vysokonapäťovým komorám, vnútorným tlmivkám obmedzujúcim prúd alebo 10 kV rozvádzačovým skriniam, čím sa znižuje potreba zodpovedajúcich izolátorov stĺpikov, príslušenstva prípojníc a konštrukčných základov.

Silný seizmický výkon: Dizajn produktu zohľadňuje seizmické podmienky, odoláva horizontálnemu zrýchleniu 0,20 g, vertikálnemu zrýchleniu 0,15 g, frekvencii vibrácií 20 Hz a tolerancii troch cyklov sínusových vĺn. Bezpečnostný faktor presahuje 1,67, čo zabezpečuje normálnu prevádzku pri súčasných seizmických a skratových podmienkach.

Vynikajúca prispôsobivosť k životnému prostrediu: Vhodné pre nadmorské výšky ≤ 4000 metrov a prostredia s triedou závažnosti znečistenia V (silné znečistenie), pomer povrchovej vzdialenosti je 31 mm/kV. Po inštalácii predlžovačov povrchovej cesty na vonkajšie terminály nie je celková povrchová vzdialenosť menšia ako 680 mm.

Vlastnosti

Hodnota štrukturálneho zjednodušenia
V tradičných prípojnicových systémoch slúžia stĺpikové izolátory dvojitej funkcii mechanickej podpory a elektrickej izolácie. Vďaka inovatívnym dizajnom, ktoré priamo upevňujú rúrkové zbernice na oceľové konštrukčné podpery, sa nielen zníži počet použitých izolátorov, ale zásadne sa zjednoduší štruktúra systému. To znižuje zložitosť inštalácie a potenciálne body zlyhania, čo odráža technologický trend vývoja od diskrétnych komponentov k integrovaným systémom.

Požiadavky na adaptabilitu prostredia
Prídavné izolátory musia spĺňať požiadavky na dlhodobú stabilnú prevádzku v drsnom prostredí, najmä v náročných podmienkach s úrovňami znečistenia až do triedy V, kde sa ich výkon proti vzplanutiu znečistenia stáva kritickým ukazovateľom. Optimalizáciou konštrukcie prístrešku, použitím hydrofóbnych materiálov a prísnou kontrolou povrchovej vzdialenosti je zabezpečený spoľahlivý izolačný výkon v špeciálnych prostrediach, ako sú pobrežné a priemyselné znečistené oblasti.

Porovnávacia analýza inštalácie a údržby
V porovnaní so zložitými postupmi potrebnými na inštaláciu tradičných izolátorov stĺpikov – ako je konštrukcia základov, vyrovnávacie vyrovnanie a viacbodová fixácia – integrované rúrkové zbernicové systémy využívajú štandardizované spôsoby inštalácie držiakov, čím sa výrazne skracujú doby výstavby. Pokiaľ ide o údržbu, tradičné izolátory vyžadujú pravidelné čistenie kontaminácie, detekciu trhlín a elektrické testovanie, zatiaľ čo úplne uzavretý dizajn rúrkových zberníc podstatne znižuje frekvenciu údržby a náklady.

Technické vlastnosti materiálu a procesu
Moderné stĺpové izolátory sa primárne vyrábajú s použitím vysokopevnostného elektrického porcelánu, tvrdeného skla alebo kompozitných materiálov. Medzi nimi kompozitné izolátory ponúkajú výhody, ako je vynikajúca hydrofóbnosť, vysoká odolnosť proti roztrhnutiu a nízka hmotnosť.
