PTFE rúrková zbernica
WOPENG PTFE rúrková zbernica je špeciálne navrhnutá pre extrémne prostredie. Jeho hlavná izolácia využíva presné mechanické vinutie polytetrafluóretylénového (PTFE) filmu so silikónovým olejom naneseným medzi vrstvami, aby sa vytvoril hustý súvislý izolátor bez plynov. Produkt obsahuje najmenej 5 kapacitných obrazoviek (vrátane nulovej clony, triediacej clony a uzemňovacej clony) a je vybavený silikónovými kaučukovými predlžovačmi tečenia, aby sa dosiahlo optimalizované rozloženie elektrického poľa a zvýšený výkon tečenia. Ponúka vynikajúcu odolnosť proti korózii a vynikajúcu toleranciu vysokých/nízkých teplôt, s rozsahom prevádzkových teplôt od -60 °C do 250 °C a krytím dosahujúcim IP68.
- Podrobnosti o produkte
- Vlastnosti
- Kontaktujte nás
Technické výhody
Teplotná odolnosť: Rozsah prevádzkových teplôt od -60°C do 250°C.
Odolnosť proti korózii: Odolný voči kyselinám, zásadám, soľným sprejom a organickým rozpúšťadlám.
Mazacie vlastnosti: Extrémne nízky koeficient trenia PTFE rúrkovej prípojnice, znižuje mechanické namáhanie.
Vysoká dielektrická pevnosť: Nízka dielektrická konštanta, minimálna dielektrická strata a stabilný izolačný výkon.

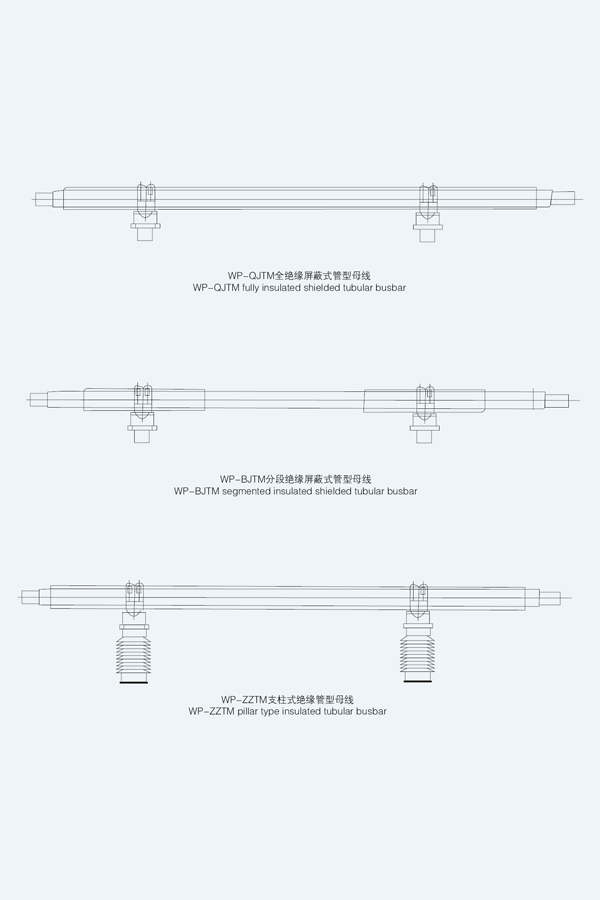

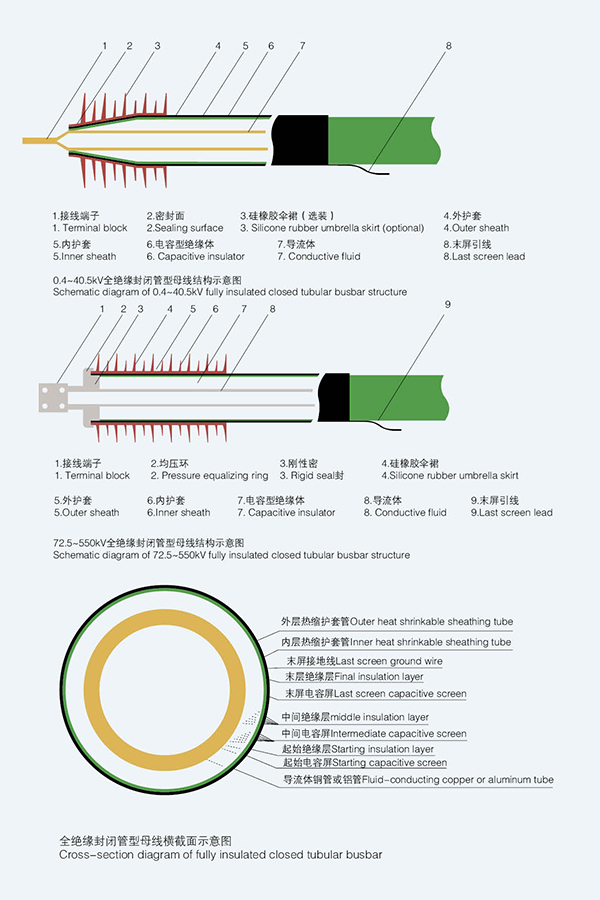

| Schéma štruktúry prípojnice s izolovanou rúrkou (proces polytetraoxyetylénu) |
 |

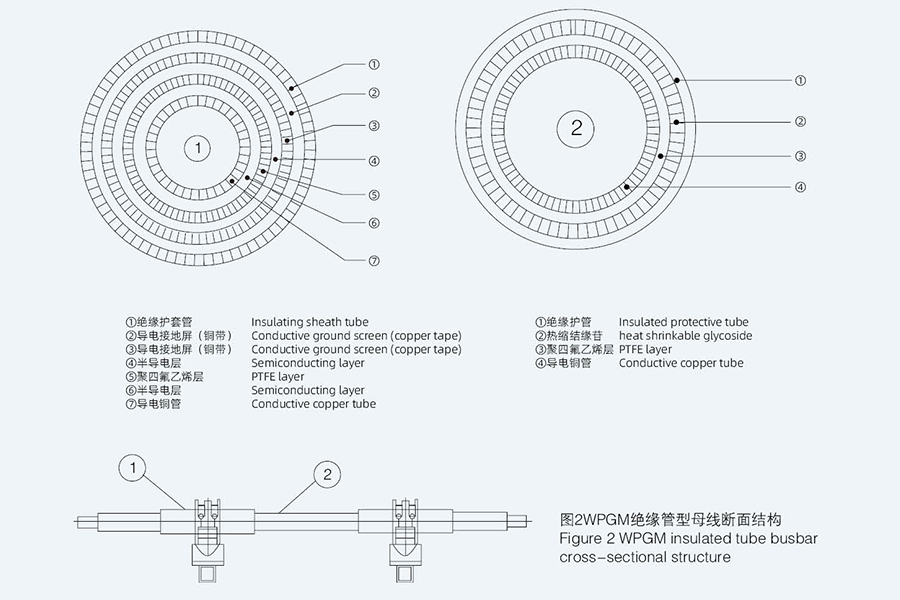

| Prierezová štruktúra rúrkovej prípojnice izolovanej GM je znázornená na obrázku 2. Model: GMn/n |
 |
 |
 |
| Typické aplikačné riešenia pre izolované rúrkové prípojnice |

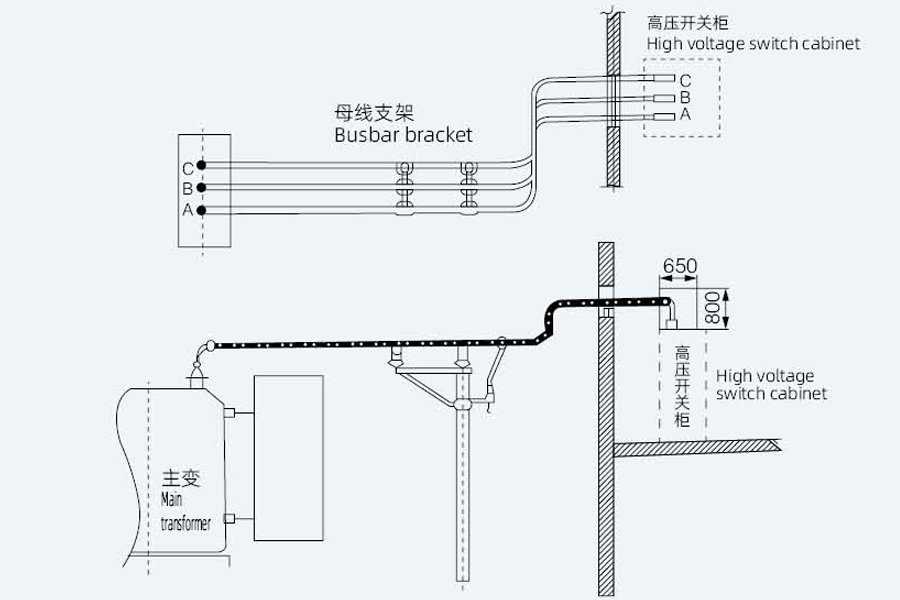

| Metóda 1: Pripojte hlavný transformátor k riadiacej miestnosti Toto je najbežnejší spôsob aplikácie rúrkových prípojníc. Prípojnica je priamo pripojená z nízkonapäťových svoriek hlavného transformátora na svorky rozvádzača v riadiacej miestnosti. Hlavné výhody: Vhodné pre veľké prúdy. Vedenie je jasné a krásne a môže byť plne izolované alebo poloizolované. |
 |

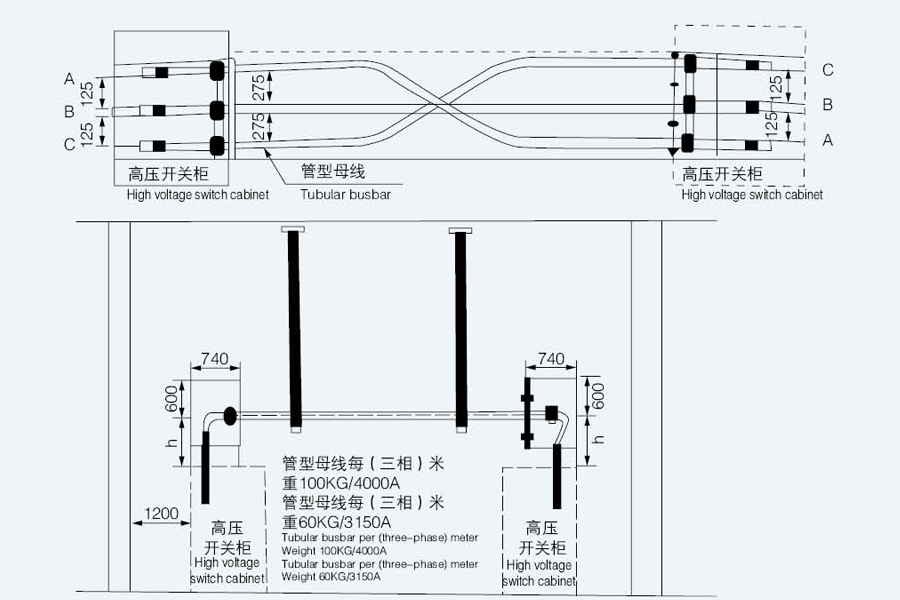

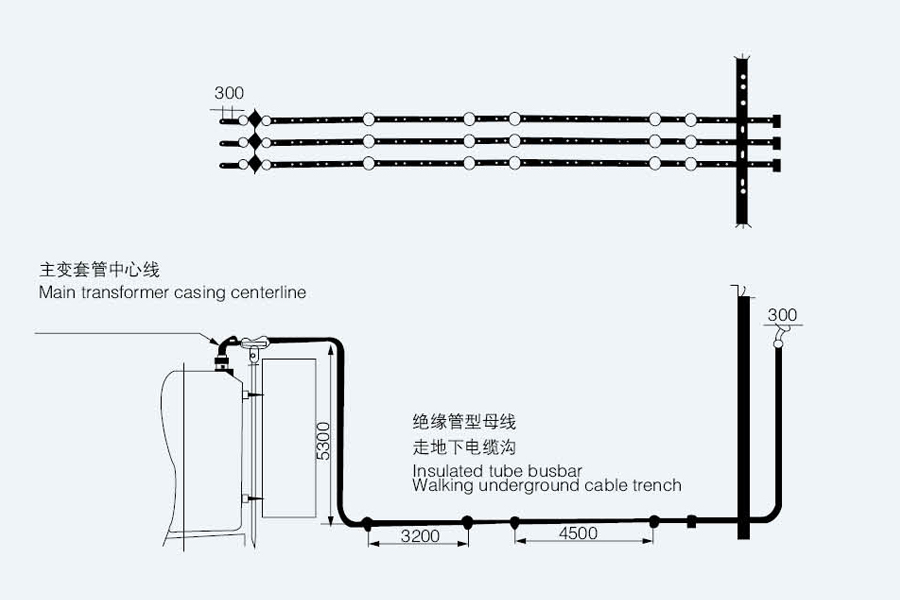

| Metóda 2: Prípojnica je vedená cez káblovú žľabu alebo káblovú medzipodlahu Obrázok nižšie je ďalším bežným spôsobom aplikácie rúrkových prípojníc. Prípojnice môžu byť pripojené k rozvádzačom cez podzemné káblové žľaby alebo káblové medziposchodia a možno ich použiť aj na prepojenie medzi rozvádzačmi. Táto prípojnica je plne izolovaná a je obzvlášť vhodná pre situácie kde je zapojenie náročné. |
 |
| Metóda 3: Rúrkové prípojnice sú vedené cez káblové žľaby alebo káblové medziposchodia Táto metóda je najvyššou metódou káblového pripojenia rozvádzača. Dá sa pripojiť aj cez káblovú medzipodlahu a spodnú káblovú prípojku metóda. Používatelia si môžu vybrať podľa aktuálnej situácie. Typ prípojnice je plne izolovaný. |
 |

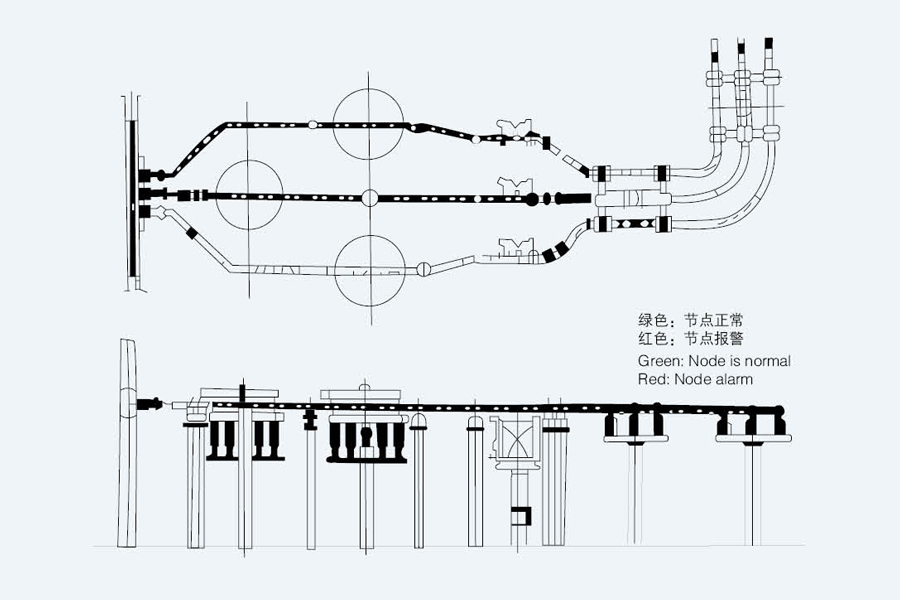

| Metóda 4: CNC monitorovací systém rúrkovej zbernice Naša spoločnosť si ho sama vyvíja a implementuje bezobslužné inteligentné monitorovanie viacerých technických údajov trubicovej zbernice. |
 |
| Prípojnica s izolovanou rúrkou |
 |
Technické výzvy
Riadenie procesu navíjania: Požiadavka rovnomernosti napätia medzi vrstvami v rozmedzí ± 2%, s pomocou ultrazvuku potrebnou na kontrolu bublín.
Adhézia medzi vrstvami: Nízka povrchová energia PTFE rúrkovej prípojnice má za následok slabé spojenie medzi vrstvami, čo si vyžaduje špeciálne ošetrovacie prostriedky.
Vysoké náklady: Drahý surový materiál rúrkových prípojníc z PTFE vedie k výrazne vyšším nákladom na produkt v porovnaní s inými typmi.
Zložitá recyklácia: Materiál rúrkových prípojníc z PTFE sa ťažko degraduje, čo vedie k vysokým nákladom na ekologické spracovanie.
O nás
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom PTFE Tubular Bus Bar Manufacturer and OEM PTFE Insulated Tubular Busbar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Zhromažďujeme profesionálny tím odborníkov z odvetvia, vedúci inžiniersky a technický personál a skúsených výrobných špecialistov, ktorí sa už mnoho rokov zaoberajú technológiou energetických zariadení.
Medzi naše hlavné produkty patria medené a hliníkové rúrkové prípojnice, rúrkové prípojnice pre veternú energiu, intenzívne (kompaktné) prípojnice a systémy posuvných trolejových vedení. Zameriavame sa na výskum a vývoj a výrobu 0,4 kV – 35 kV plne izolovaných uzavretých rúrkových prípojníc a nízkonapäťových systémov zberníc z liatej živice, ktoré poskytujú spoľahlivé trasy prenosu energie pre elektrárne, rozvodne, veterné farmy, železničnú dopravu a priemyselné zariadenia.
Čestný certifikát
Správy
-
-
Plne izolované rúrkové prípojnice sa spoliehajú na tri primárne izolačné materiály: PTFE (polytetrafluóretylén) , odlievacia hmota z epoxidovej živice , a EPDM silikónová guma . Každý materiál sa vyberá na základe napäťov...
View More + -
A elektrická autobusová dráha je prefabrikovaný, plne uzavretý elektrický rozvodný systém, ktorý vedie prúd cez pevné medené alebo hliníkové vodiče umiestnené v kovovom kryte, čím nahrádza zväzky káblov a rúrok pre stredný a vysoký prúd. Hodno...
View More +
Plne izolovaná rúrková zbernica Industry knowledge
1. Čo je PTFE rúrková zbernica
The PTFE rúrková zbernica je vysokovýkonný izolovaný vodivý komponent, zložený z kovového vodičového jadra (meď alebo hliník) a izolačnej vrstvy z polytetrafluóretylénu (PTFE). Je špeciálne navrhnutý pre vysokonapäťové energetické systémy, pričom využíva jedinečné vlastnosti PTFE na zaistenie bezpečného a efektívneho prenosu energie. Profesionál Výrobca rúrkových zberníc PTFE a Dodávateľ rúrkových zberníc PTFE vyrába produkty, ktoré spĺňajú vysokonapäťové normy, pričom a Vlastný výrobca PTFE rúrkovej zbernice ponúka riešenia na mieru pre špecifické potreby projektu.
(1) Základná štruktúra a kľúčové vlastnosti
The PTFE rúrková zbernica obsahuje jadro vodiča (vodivosť ≥63 % IACS) obalené izolačnou vrstvou PTFE s hrúbkou 4-8 mm. Môže sa pochváliť prierazným napätím o ≥35 kV/mm , rozsah pracovných teplôt -60 ℃ až 200 ℃ a izolačný odpor nad 1,0 × 10¹⁴Ω. Nelepivé vlastnosti PTFE, odolné voči korózii a nízkemu treniu robia zbernicu ideálnou pre drsné vysokonapäťové prostredia.
2. Prečo sa PTFE rúrková zbernica používa vo vysokonapäťových systémoch
Vysokonapäťové systémy (≥110 kV) vyžadujú výnimočnú izoláciu, stabilitu a odolnosť PTFE rúrková zbernica spĺňa tieto potreby svojimi jedinečnými výhodami, medzi ktoré patrí:
- Vynikajúci izolačný výkon: Odolá vysokým gradientom napätia (≥35 kV/mm), aby sa zabránilo úniku a skratom, čo je kritické pre systémy 110 kV-500 kV.
- Extrémna teplotná adaptabilita: Pracuje stabilne pri -60 ℃ až 200 ℃, vhodný pre vonkajšie vysokonapäťové rozvodne v chladných alebo horúcich oblastiach.
- Odolnosť proti korózii a znečisteniu: PTFE je inertný voči chemikáliám, vlhkosti a prachu, čo znižuje frekvenciu údržby v priemyselných alebo pobrežných vysokonapäťových prostrediach.
- Nízka dielektrická strata: Faktor dielektrickej straty ≤ 0,0002 pri 50 Hz, čo minimalizuje stratu energie pri prenose vysokého napätia na veľké vzdialenosti.
Spoľahlivý Dodávateľ rúrkových zberníc PTFE zabezpečuje konzistentnosť týchto výhod, vďaka čomu je zbernica preferovanou voľbou pre vysokonapäťové energetické systémy na celom svete.
3. Porovnanie výkonu s inými vysokonapäťovými izolovanými zbernicami
| Typ zbernice | Prierazné napätie | Teplotný rozsah | Dielektrická strata |
|---|---|---|---|
| PTFE rúrková zbernica | ≥35 kV/mm | -60 ℃ ~ 200 ℃ | ≤0,0002 |
| Prípojnica na odlievanie epoxidovej živice | ≥30 kV/mm | -30 ℃ ~ 130 ℃ | ≤0,001 |
| Prípojnica izolovaná silikónovou gumou | ≥25 kV/mm | -40 ℃ ~ 120 ℃ | ≤0,0005 |
A Vlastný výrobca PTFE rúrkovej zbernice môže optimalizovať štruktúru zbernice pre špecifické scenáre vysokého napätia, zatiaľ čo profesionál Výrobca rúrkových zberníc PTFE zaisťuje stálu kvalitu pre splnenie prísnych požiadaviek vysokonapäťových energetických systémov.
4. Často kladené otázky
Q1: Pre aký rozsah napätia je vhodná PTFE rúrková zbernica?
A: Používa sa hlavne na 110kV-500kV vysokonapäťové energetické systémy s prispôsobenými možnosťami pre vyššie úrovne napätia.
Q2: Ako si vybrať spoľahlivého dodávateľa PTFE rúrkovej zbernice?
Odpoveď: Vyberte si dodávateľov so správami o testoch výkonu izolácie PTFE, pokročilým výrobným zariadením a skúsenosťami s vysokonapäťovými projektmi.
Q3: Je možné vyrobiť vlastnú PTFE rúrkovú zbernicu pre špeciálne veľkosti?
A: Áno, a Vlastný výrobca PTFE rúrkovej zbernice môže vyrábať zbernice so špecifickými veľkosťami vodičov a hrúbkami izolácie.
Q4: Aká je životnosť PTFE rúrkovej zbernice?
Odpoveď: Za normálnych pracovných podmienok vysokého napätia môže slúžiť 35-45 rokov so stabilným výkonom.
