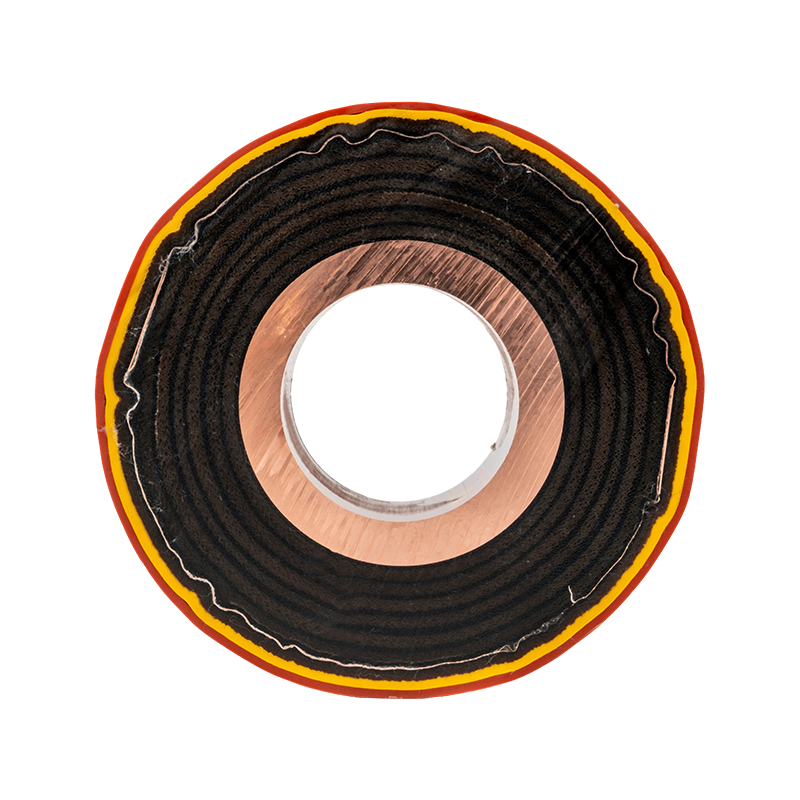

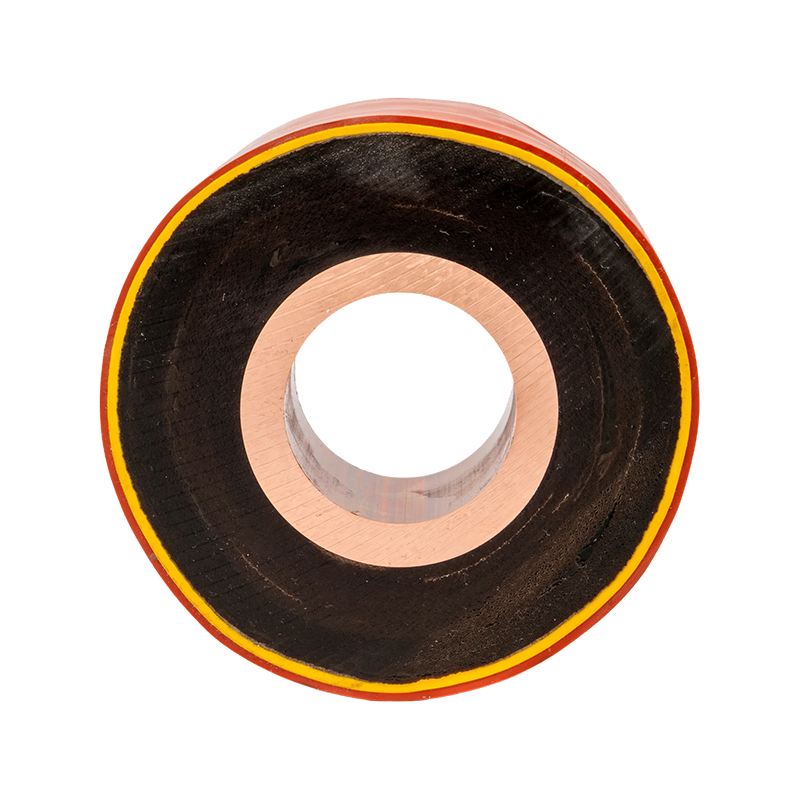

Rúrková zbernica na odlievanie epoxidovej živice
WOPENG Rúrková zbernica na odlievanie epoxidovej živice je produkt na prenos energie integrálne vytvorený pomocou plne automatizovaného dvojzložkového vákuového vstrekovacieho stroja, ktorý využíva technológie tlakového vstrekovania a vytvrdzovania pri vysokej teplote. Jeho štruktúra je neoddeliteľná a vyznačuje sa vlastnosťami spomaľujúcimi horenie spolu s odolnosťou proti starnutiu, pričom sa môže pochváliť navrhovanou životnosťou viac ako 30 rokov. Pre tento produkt sú izolačné spoje a medené vodiče vyrábané procesom jednorazového lisovania, čím sa dosahuje bezproblémové spojenie bez rozhrania. Medziľahlé spojenia využívajú zabudovanú techniku zvárania svoriek z nehrdzavejúcej ocele, ktorá zaisťuje, že nárast teploty v spojoch svoriek zostáva nižší ako nárast teploty tela vodiča. Výrobok používa medené vodiče TZ7 alebo vyššej triedy bez obsahu kyslíka (obsah medi ≥ 99,90 %) s maximálnym rozpätím zavesenia nepresahujúcim 5 metrov. Zahŕňa plne tienený konštrukčný dizajn, kde kovové tienenie je vyrobené z kompozitu pocínovaného oceľového pásu a medeného pásu. Uzemňovací systém je realizovaný spoľahlivým privarením medených lankových drôtov na kovovú tieniacu vrstvu. Okrem toho je výrobok vybavený vodotesnými a vlhkostnými opatreniami a štandardizovaným identifikačným systémom.
- Podrobnosti o produkte
- Vlastnosti
- Kontaktujte nás
Technické výhody
Integrovaný proces formovania: Pomocou plne automatického dvojrežimového vákuového vstrekovacieho stroja na integrované odlievanie sa výrobok formuje v jedinom cykle vstrekovaním tlakovým tokom a vytvrdzovaním pri vysokej teplote. Vodič, tieniaca vrstva, polovodivý krepový papier, vonkajšia tieniaca vrstva, kovová tieniaca vrstva a vonkajšia ochranná vrstva sú hladko integrované do neoddeliteľnej monolitickej konštrukcie.
Dizajn LongLife: Produkt má vlastnosti spomaľujúce horenie a odolnosť proti starnutiu so životnosťou až 30 rokov.
Vysokokvalitné vodivé materiály: Ako vodivý materiál je zvolená meď TZ7 alebo vyššej triedy, pričom čistá medená rúrka má obsah medi ≥99,90 %.
Technológia spoľahlivého pripojenia: Spoje izolácie sa vytvárajú v jednom lisovacom cykle a spájajú sa do jedného telesa s medeným vodičom. Medziľahlé spoje využívajú zváranie svoriek z nehrdzavejúcej ocele. Nárast teploty v spojoch svoriek je nižší ako v telese vodiča. Spojenia medzi izolačnými spojmi a zariadením sú dosiahnuté pomocou pružných spojov zaistených skrutkami.

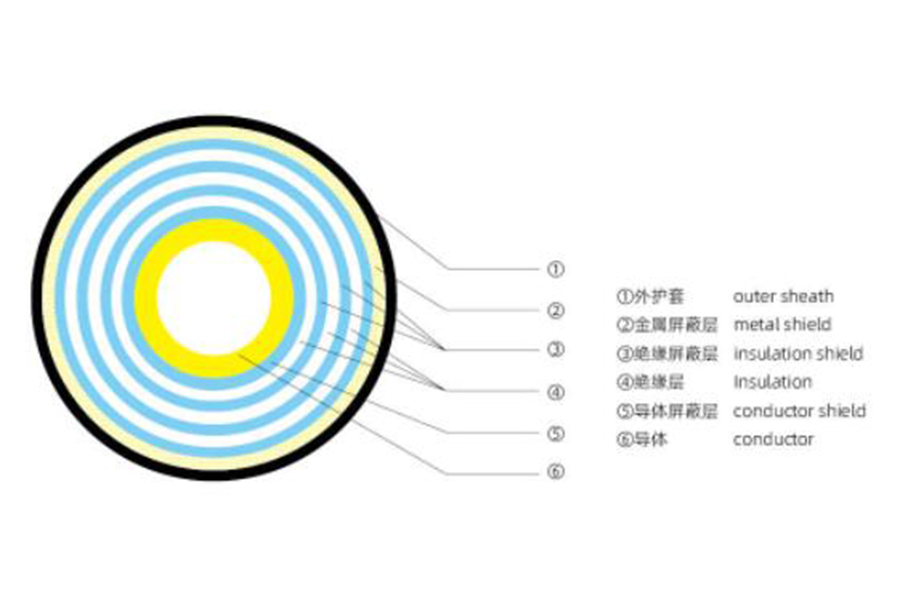

| Schematický diagram štruktúry produktu |
 |
| Úroveň napätia (KV) | Hrúbka izolácie (mm) |
| 10 | 10 |
| 35 | 15 |
| 66 | 20 |
| 110 | 30 |
| 220 | 45 |
| Podmienky prostredia používania | |
| Nadmorská výška: ≤ 4000 metrov Minimálna teplota okolitého vzduchu:-45 ℃; Najvyššia okolitá teplota vzduchu je 60C; Maximálny denný teplotný rozdiel: 35K Intenzita slnečného svitu: 100 ow/m2 slnečného žiarenia Maximálna rýchlosť vetra: 40 m/s (10 minút priemerná maximálna rýchlosť vetra z 10 m nad zemou) Okolitá relatívna vlhkosť (pri 25 。 C): priemerná relatívna vlhkosť nameraná za 24 hodín je nižšia ako 95 %; Priemerná mesačná relatívna vlhkosť vzduchu je 90 % Hrúbka ľadu: hrúbka ľadu nepresahuje 20 mm Seizmická intenzita: 8 stupňov Horizontálne zrýchlenie od zeme: 0,20 g Vertikálne zrýchlenie: 0,15 g Frekvencia: 20Hz Doba výdrže je sínusoida: 3 cykly Bezpečnostný faktor: väčší ako 167 Úroveň znečistenia: Úroveň znečistenia podľa GB/T5582 špecifikovaná V - špecifická vzdialenosť plazenia pri návrhu vážneho znečistenia je 31 mm/kv, po inštalácii vonkajšieho terminálu s horolezeckým zariadením nie je celková vzdialenosť stúpania menšia ako 680 mm Dočasné prepätie: čas prepätia nesmie presiahnuť 8 hodín za 24 hodín, nesmie presiahnuť 125 hodín počas celého roka | |
 |  |
 | |
| Štruktúra produktu a požiadavky | |
| Vákuová rúrka na nalievanie epoxidovej živice sa naleje pomocou automatického vákuového lepiaceho stroja s dvojitým miešaním kvapaliny, tlakového liatia a vytvrdzovania pri vysokej teplote po vytvorení. Vodič, vnútorná tieniaca vrstva, polovodivý vlnitý papier, vonkajšia tieniaca vrstva, kovová tieniaca vrstva a vonkajšia ochranná vrstva ako celok, nemožno rozdeliť, spomaľuje horenie, odolnosť proti starnutiu, životnosť 30 rokov. Koncový spoj rúrkovej zbernice z vákuového odliatku z epoxidovej živice je vytvorený raz a integrovaný s medeným vodičom. Stredný článok je privarený vloženou nerezovou obručou. Nárast teploty koncového spoja je menší ako nárast teploty tela vodiča. Materiál je v súlade s konštrukčným tvarom a materiálom zbernice. Materiál vodiča: Mala by sa vybrať meď T2Y a vyššia akosť a obsah medi v čistej medenej rúre je ≥ 99,90%. Maximálne rozpätie závesnej rúrkovej prípojnice z vákuovej epoxidovej živice nie je väčšie ako sM. Rúrková zbernica by mala mať kovovú tieniacu vrstvu a kovové tienenie je vyrobené z medeného opleteného pásika a medeného pásika. Uzemňovací vodič je spoľahlivo zvarený medenou páskou a kovovou tieniacou vrstvou. Uzemňovacie body musia byť bezpečne pripojené k systému uzemnenia na mieste. Uzemňovacie body musia byť spevnené vodotesnými a vlhkotesnými opatreniami. Uzemňovacie body musia byť označené a očíslované Izolačný vonkajší kryt uzemňovacej clony by mal byť schopný spoľahlivo zabrániť vniknutiu vlhkosti a vlhkosti. Môžu sa použiť tepelne zmršťovacie izolačné puzdrá a na viditeľných miestach sa používajú fázové farby (žltá, zelená, červená). Antikorózna úprava by sa mala aplikovať na zváranie kovov pri stavbe staveniska. Všetky použité skrutky a skrutky sú vyrobené zo žiarovo pozinkovaných materiálov. Spojenie medzi koncovým spojom zbernice vákuovej epoxidovej živice zalievanej trubicou a zariadením je tvorené mäkkým spojom a skrutkovým spojom. Požiadavky na prekrytý povrch konca vodiča: koniec medenej rúrky by mal byť zaoblený a spojovacia plocha konca medenej rúrky by mala byť pokrytá striebrom alebo cínom, aby sa zabezpečil nízky kontaktný odpor a antikorózna funkcia. | |
 |  |
| Typické aplikačné riešenia pre izolované rúrkové prípojnice |

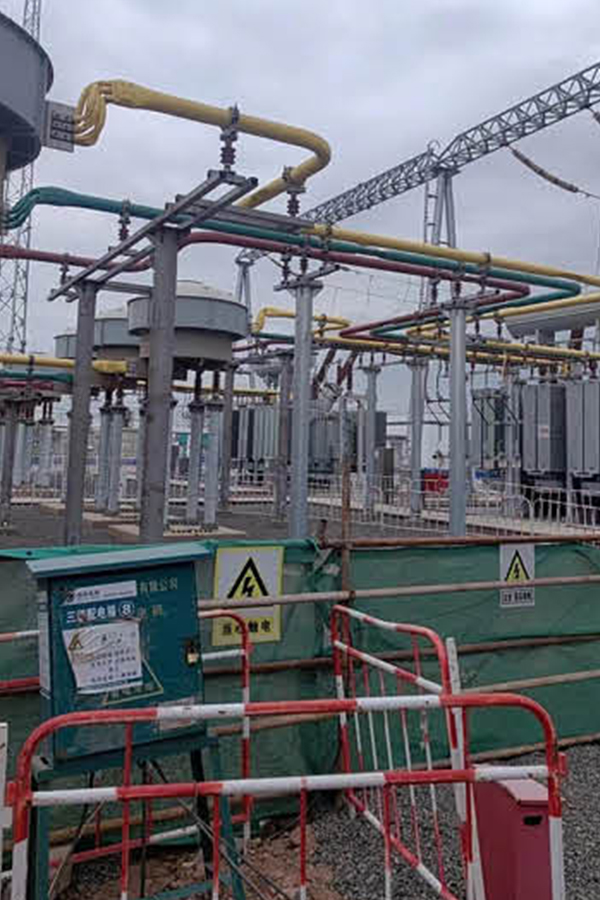

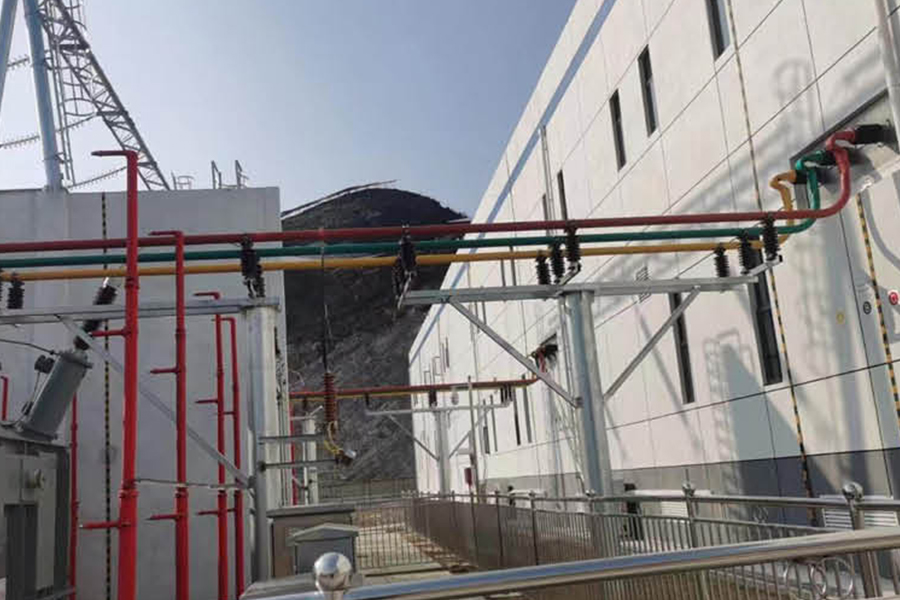

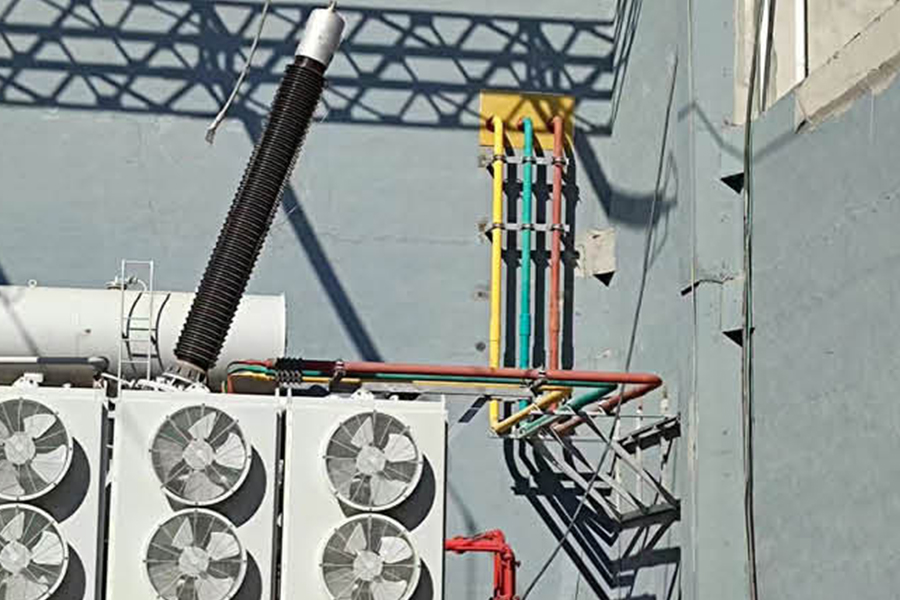

| Metóda 1: Pripojte hlavný transformátor k riadiacej miestnosti Toto je najbežnejší spôsob aplikácie rúrkových prípojníc. Prípojnica je priamo pripojená z nízkonapäťových svoriek hlavného transformátora na svorky rozvádzača v riadiacej miestnosti. Hlavné výhody: Vhodné pre veľké prúdy. Vedenie je jasné a krásne a môže byť plne izolované alebo poloizolované. |
 |

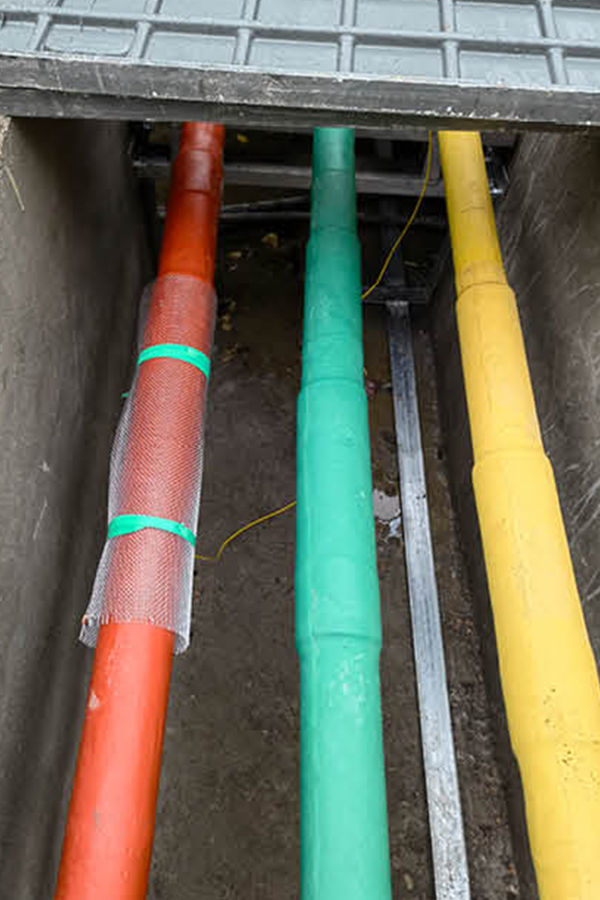

| Metóda 2: Prípojnica je vedená cez káblovú žľabu alebo káblovú medzipodlahu Obrázok nižšie je ďalším bežným spôsobom aplikácie rúrkových prípojníc. Prípojnice môžu byť pripojené k rozvádzačom cez podzemné káblové žľaby alebo káblové medziposchodia a možno ich použiť aj na prepojenie medzi rozvádzačmi. Táto prípojnica je plne izolovaná a je obzvlášť vhodná pre situácie kde je zapojenie náročné. |
 |
| Metóda 3: Rúrkové prípojnice sú vedené cez káblové žľaby alebo káblové medziposchodia Táto metóda je najvyššou metódou káblového pripojenia rozvádzača. Dá sa pripojiť aj cez káblovú medzipodlahu a spodnú káblovú prípojku metóda. Používatelia si môžu vybrať podľa aktuálnej situácie. Typ prípojnice je plne izolovaný. |
 |
| Metóda 4: CNC monitorovací systém rúrkovej zbernice Naša spoločnosť si ho sama vyvíja a implementuje bezobslužné inteligentné monitorovanie viacerých technických údajov trubicovej zbernice. |
 |
| Prípojnica s izolovanou rúrkou |
 |
Podmienky prevádzkového prostredia
Nadmorská výška: ≤4000 m
Teplotné podmienky: Minimálna teplota okolitého vzduchu: 45 °C；Maximálna teplota okolitého vzduchu: 60 °C；Maximálne kolísanie dennej teploty: 35 K
Intenzita slnečného žiarenia: 1000 W/m²
Rýchlosť vetra Podmienky: Maximálna rýchlosť vetra: 40 m/s
Podmienky vlhkosti: Denná priemerná relatívna vlhkosť: ≤ 95 % ； Priemerná mesačná relatívna vlhkosť: ≤ 90 %
Podmienky ľadovej pokrývky: Hrúbka ľadu nepresahujúca 20 mm
Seizmické podmienky: Seizmická intenzita: 8 stupňov； Horizontálne zrýchlenie so zemou: 0,20 g； Vertikálne zrýchlenie so zemou: 0,15 g； Frekvencia: 20 Hz； Trvanie sínusoidy: 3 cykly
Bezpečnostný faktor: Viac ako 1,67 $ $
O nás
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom Rúrková zbernica na odlievanie epoxidovej živice Manufacturers and OEM Rúrková zbernica na odlievanie epoxidovej živice Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Zhromažďujeme profesionálny tím odborníkov z odvetvia, vedúci inžiniersky a technický personál a skúsených výrobných špecialistov, ktorí sa už mnoho rokov zaoberajú technológiou energetických zariadení.
Medzi naše hlavné produkty patria medené a hliníkové rúrkové prípojnice, rúrkové prípojnice pre veternú energiu, intenzívne (kompaktné) prípojnice a systémy posuvných trolejových vedení. Zameriavame sa na výskum a vývoj a výrobu 0,4 kV – 35 kV plne izolovaných uzavretých rúrkových prípojníc a nízkonapäťových systémov zberníc z liatej živice, ktoré poskytujú spoľahlivé trasy prenosu energie pre elektrárne, rozvodne, veterné farmy, železničnú dopravu a priemyselné zariadenia.

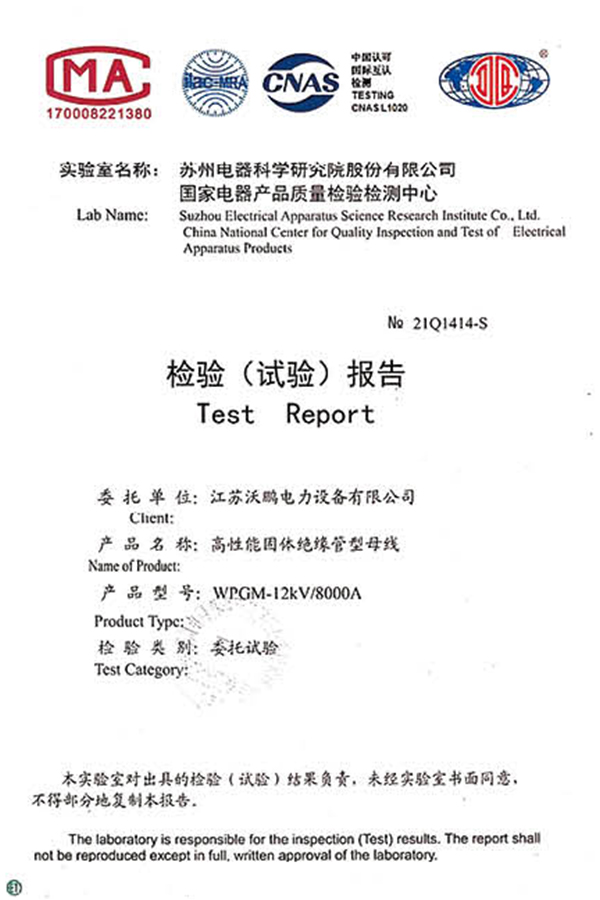

Čestný certifikát
Správy
-
-
Plne izolované rúrkové prípojnice sa spoliehajú na tri primárne izolačné materiály: PTFE (polytetrafluóretylén) , odlievacia hmota z epoxidovej živice , a EPDM silikónová guma . Každý materiál sa vyberá na základe napäťov...
View More + -
A elektrická autobusová dráha je prefabrikovaný, plne uzavretý elektrický rozvodný systém, ktorý vedie prúd cez pevné medené alebo hliníkové vodiče umiestnené v kovovom kryte, čím nahrádza zväzky káblov a rúrok pre stredný a vysoký prúd. Hodno...
View More +
Plne izolovaná rúrková zbernica Industry knowledge
1. Čo je rúrková zbernica na odlievanie epoxidovej živice
The Rúrková zbernica na odlievanie epoxidovej živice je vysokovýkonná izolovaná vodivá súčiastka vyrábaná odlievaním epoxidovej živice okolo kovového vodiča (meď alebo hliník) pomocou presného lisovacieho procesu. Integruje vynikajúcu elektrickú izoláciu, mechanickú pevnosť a výkon proti znečisteniu, pričom slúži ako základná súčasť v stredno- a vysokonapäťových distribučných systémoch elektrickej energie. Profesionál Dodávateľ rúrkových zberníc na odlievanie epoxidovej živice vyrába produkty, ktoré spĺňajú prísne priemyselné normy a zabezpečujú stabilnú prevádzku v zložitých energetických prostrediach.
(1) Základná štruktúra a kľúčový výkon
The Rúrková zbernica na odlievanie epoxidovej živice pozostáva z jadra vodiča (vodivosť ≥63 % IACS) a izolačnej vrstvy z epoxidovej živice (hrúbka 5-10 mm). Má prierazné napätie ≥30 kV/mm , izolačný odpor nad 1,0 × 10¹³Ω a odoláva pracovným teplotám od -30 ℃ do 130 ℃. Jeho vrstva z epoxidovej živice je nehorľavá (spĺňa normu UL94 V-0) a má silnú odolnosť proti vlhkosti a chemickej korózii.
2. Kde sa používa rúrková zbernica na odlievanie epoxidovej živice
Vďaka vynikajúcej izolácii a stabilite Rúrková zbernica na odlievanie epoxidovej živice je široko používaný v scenároch vyžadujúcich vysokú bezpečnosť a spoľahlivosť, najmä vrátane:
- Stredne a vysokonapäťové rozvodne (10kV-35kV), používané na prípojnicové spojenie medzi transformátormi, ističmi a rozvádzačmi.
- Vnútorné rozvodné skrine a ovládacie panely, najmä vo vysoko vlhkom alebo prašnom priemyselnom prostredí.
- Napájacie systémy vo výškových budovách, nemocniciach a dátových centrách, kde je kritická požiarna bezpečnosť a stabilita izolácie.
- Stanice obnoviteľnej energie (solárne, veterné) a priemyselné závody (petrochemické, hutnícke), prispôsobujúce sa náročným pracovným podmienkam.
Spoľahlivý Dodávateľ rúrkových zberníc na odlievanie epoxidovej živice poskytuje prispôsobené špecifikácie, vrátane rôznych veľkostí vodičov a hrúbok izolácie, aby vyhovovali rôznym scenárom inštalácie a požiadavkám na napätie.
3. Porovnanie výkonu s inými izolovanými zbernicami
| Typ zbernice | Prierazné napätie | Požiarna odolnosť | Odolnosť proti vlhkosti |
|---|---|---|---|
| Rúrková zbernica na odlievanie epoxidovej živice | ≥30 kV/mm | UL94 V-0 (nehorľavý) | Výborne |
| Prípojnica izolovaná silikónovou gumou | ≥25 kV/mm | UL94 V-1 | Dobre |
| Prípojnica izolovaná PVC | ≤ 15 kV/mm | UL94 V-2 | Chudák |
The Rúrková zbernica na odlievanie epoxidovej živice má zjavné výhody v prieraznom napätí a požiarnej odolnosti, vďaka čomu je preferovanou voľbou pre scenáre distribúcie energie s vysokou bezpečnosťou. Profesionál Dodávateľ rúrkových zberníc na odlievanie epoxidovej živice zabezpečuje konzistentnú kvalitu produktov, aby spĺňali prísne požiadavky kľúčových energetických projektov.
4. Často kladené otázky
Q1: Aká je životnosť rúrkovej zbernice na odlievanie epoxidovej živice?
Odpoveď: Za normálnych pracovných podmienok môže slúžiť 30-40 rokov so stabilným výkonom a bez zjavného starnutia.
Q2: Ako si vybrať spoľahlivého dodávateľa rúrkových zberníc na odlievanie epoxidovej živice?
Odpoveď: Uprednostňujte dodávateľov pomocou správ o testoch typu produktu, pokročilého odlievacieho zariadenia a bohatých skúseností s aplikáciami energetických systémov.
Q3: Môže byť použitý vo vonkajšom prostredí?
A: Je vhodný hlavne na vnútorné použitie; vonkajšie modely s anti-UV úpravou sú dostupné od profesionálnych dodávateľov.
Q4: Aká je maximálna prúdová zaťažiteľnosť tejto zbernice?
A: Štandardné modely môžu niesť až 3500A , s prispôsobenými možnosťami pre väčšie aktuálne požiadavky.
