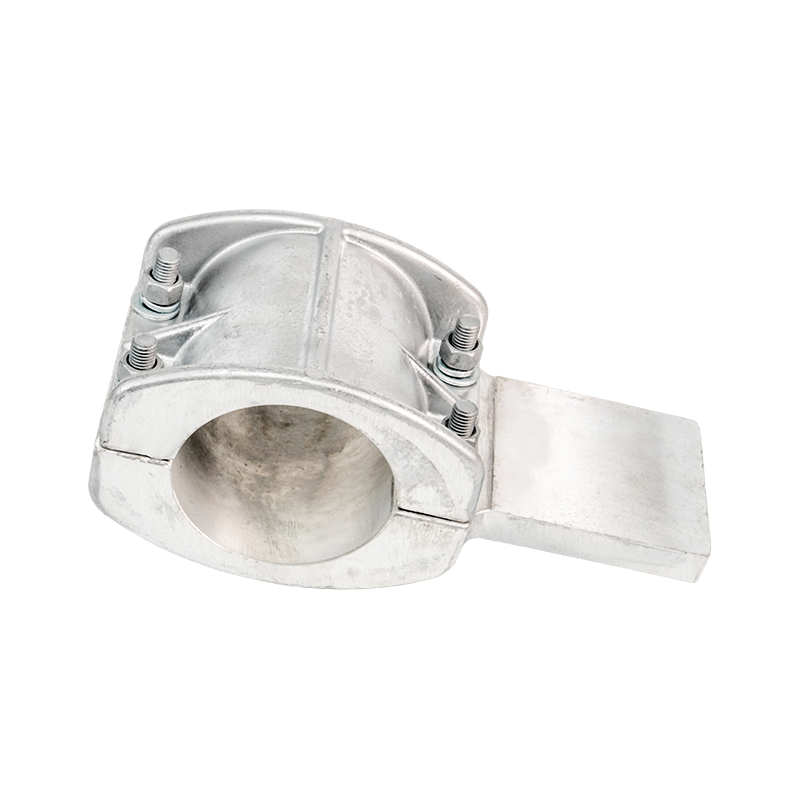

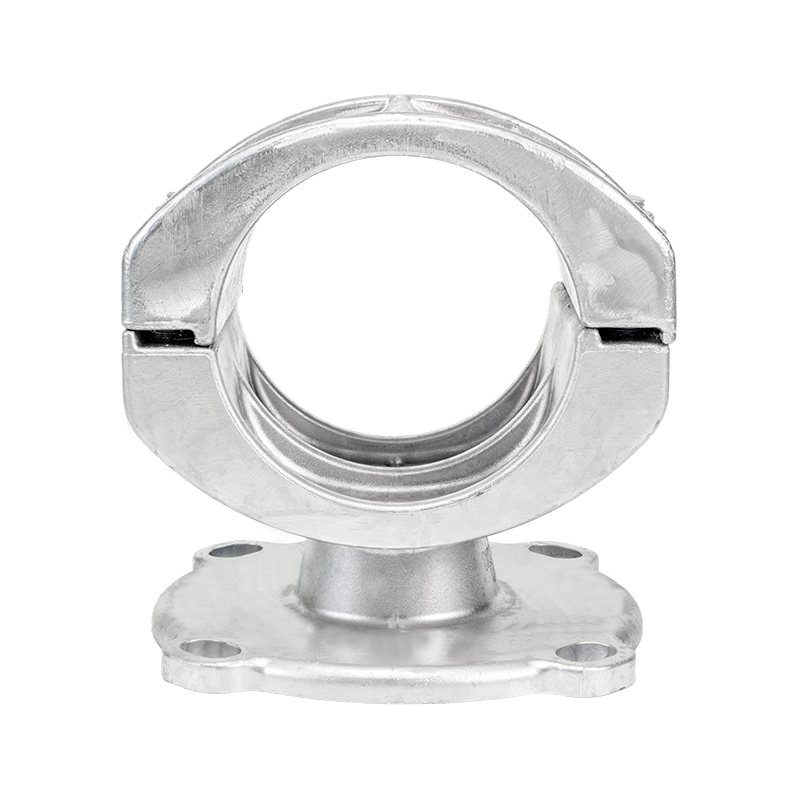

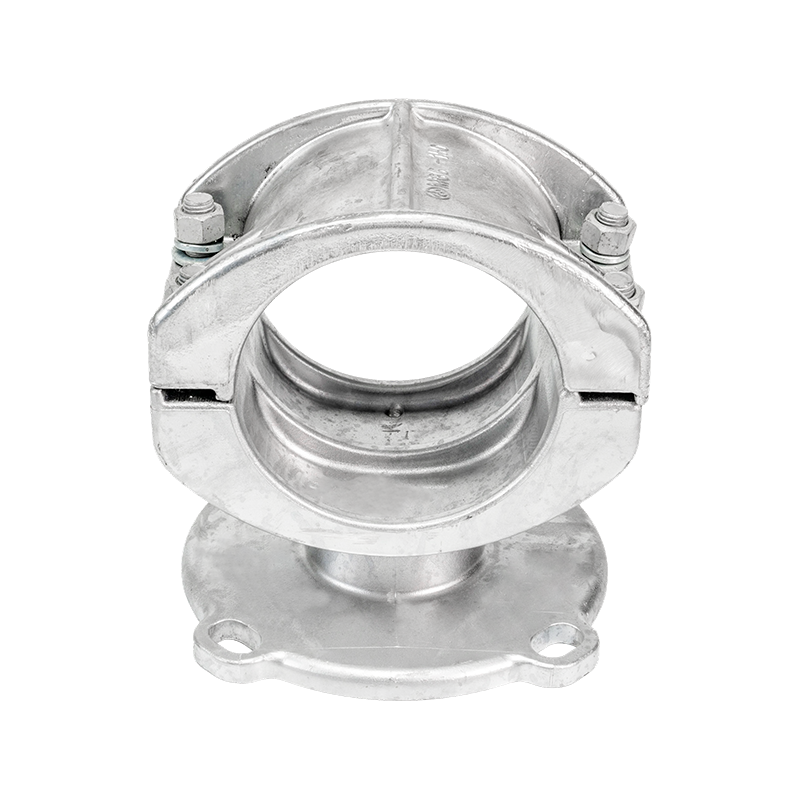

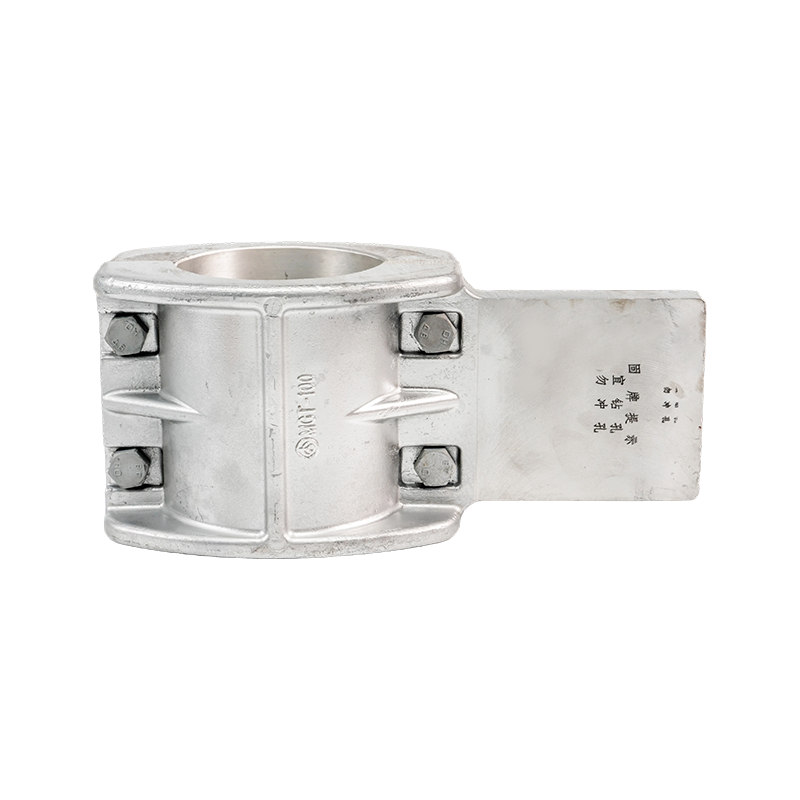

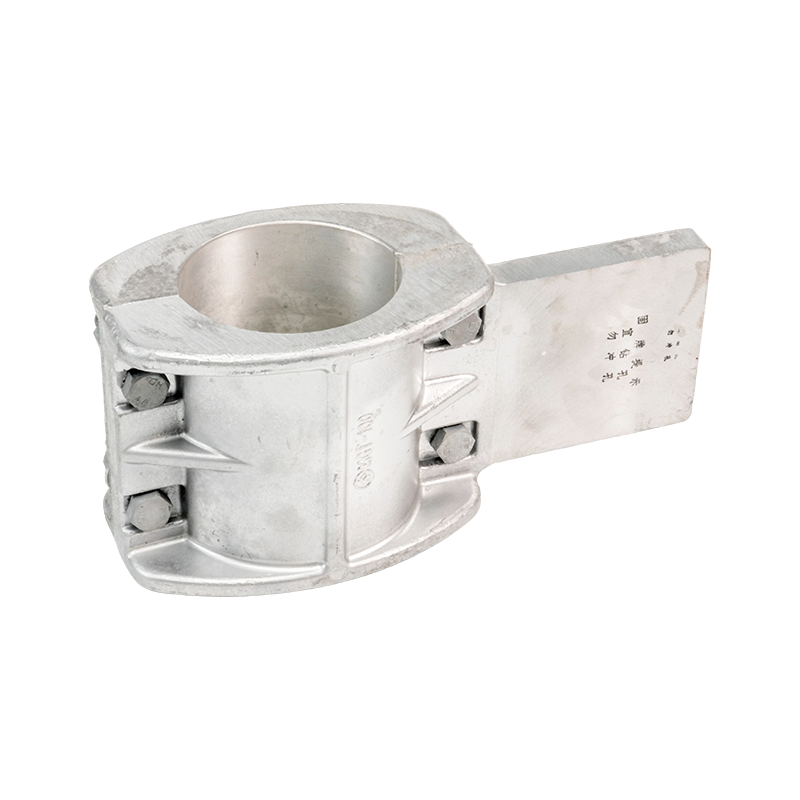

Bus-bar Supports (Fixed Support Type)

Technické výhody

Pevný hardvér typu MGG: Kompatibilný s vonkajšími priemermi rúrkových zberníc od Φ50 mm do Φ180 mm.  Dostupné v štandardných aj zosilnených modeloch. Vyrobené zo žiarovo pozinkovaných oceľových komponentov, s jasne definovanými rozmerovými parametrami a údajmi o hmotnosti.

Koncové uzávery typu MGF: Kompatibilné s rúrkovými prípojnicami s vnútorným/vonkajším priemerom v rozsahu od Φ50/45 mm do Φ250/230 mm. Dostupné v štandardných typoch, tlmiacich a koncových guľôčkových typoch. Typ tlmenia vybavený tlmiacimi drôtmi LGJ-240 až LGJ-630 na zvýšenie seizmickej odolnosti a odolnosti voči vibráciám.

Napínacie svorky pre oceľové pramene: Zahŕňajú integrálny kovaný typ a univerzálny konštrukčný typ. Kompatibilné s priemermi oceľových prameňov od Φ7,8 mm do Φ16,0 mm, s pevnosťou v uchopení v rozsahu od 45 kN do 187 kN.  Vyrobené zo žiarovo pozinkovaných oceľových komponentov, vyznačujúce sa štandardizovanými rozmermi a parametrami pevnosti uchopenia.

Nosné hliníkové vlákna s oceľovým jadrom (ACSR): Konštrukcia je v súlade s normou GB1179-83. Nominálne prierezy pokrývajú 10/2 mm² až 240/30 mm². Poskytnite štandardizované parametre, ako je vypočítaný prierez, vonkajší priemer, jednosmerný odpor, vypočítaná pevnosť v ťahu a vypočítaná hmotnosť.

Vlastnosti

Materiál a proces: Hardvér je vyrobený z žiarovo pozinkovanej ocele, pričom hrúbka zinkového povlaku prísne spĺňa normu ≥85 μm. Procesom zápustkového kovania a tepelného spracovania materiál dosahuje vynikajúce mechanické vlastnosti a zachováva si dobrú húževnatosť aj pri nízkych teplotách -40℃. Povrchové pieskovanie a pasivácia ďalej zvyšujú odolnosť proti korózii, čím spĺňajú požiadavky dlhodobého používania v korozívnych prostrediach na úrovni C4.

Mechanický výkon: Sila priľnavosti hardvéru sa pohybuje od 45 do 187 kN, navrhnutá s bezpečnostným faktorom 2,5. Analýza konečných prvkov optimalizuje rozloženie štrukturálneho napätia a testovanie únavovej životnosti spĺňa požiadavku 10^7 vibračných cyklov. Rezonančné frekvencie sú riadené mimo prevádzkového rozsahu systému, čím sa zaisťujú rezervy sily, aby odolali náhlym nárazovým zaťaženiam.

Elektrický výkon: Dizajn hardvéru plne zohľadňuje účinky elektrotepelnej väzby, optimalizuje štruktúru na zníženie strát vírivými prúdmi. Výpočty elektromagnetickej sily v podmienkach skratu sú v súlade s požiadavkami na stabilitu systému s hodnotami prechodového odporu kontrolovanými pod 50 μΩ. Antikorónová konštrukcia zaisťuje, že vo vysokonapäťových prostrediach nedochádza k žiadnym javom čiastočného výboja.

Prispôsobivosť k životnému prostrediu: Hardvér prejde 3 000 hodinami testovania soľným postrekom a 2 000 hodinami testov starnutia ultrafialovým žiarením, pričom si zachováva stabilný výkon počas teplotného cyklu od -40 °C do 60 °C. Vo vlhkých a horúcich podmienkach zostáva izolačný odpor nad 10^4 MΩ. Pre špeciálne regióny sú k dispozícii vylepšené antikorózne náterové riešenia.
