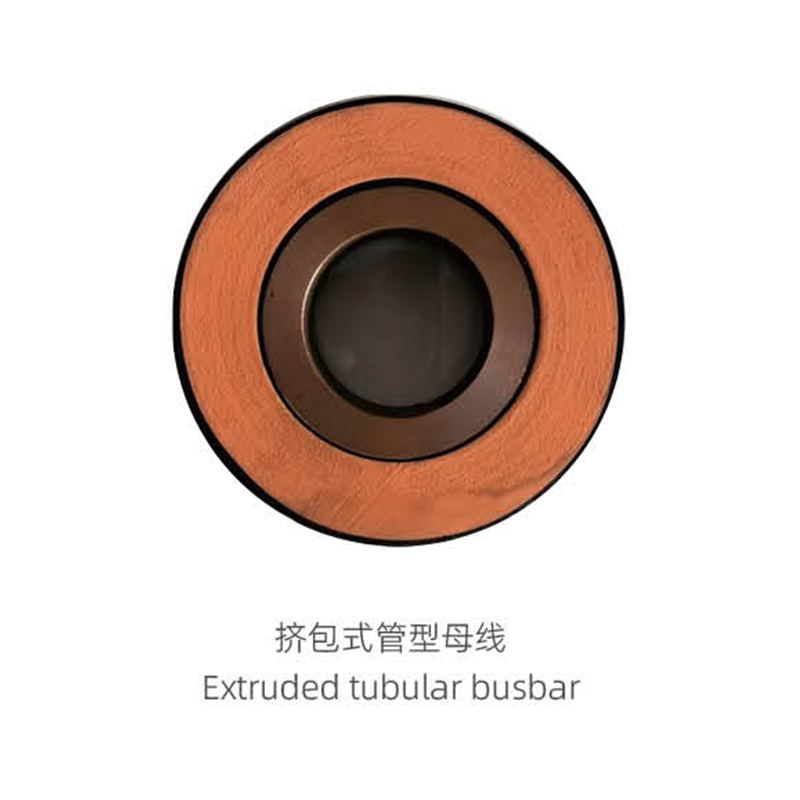

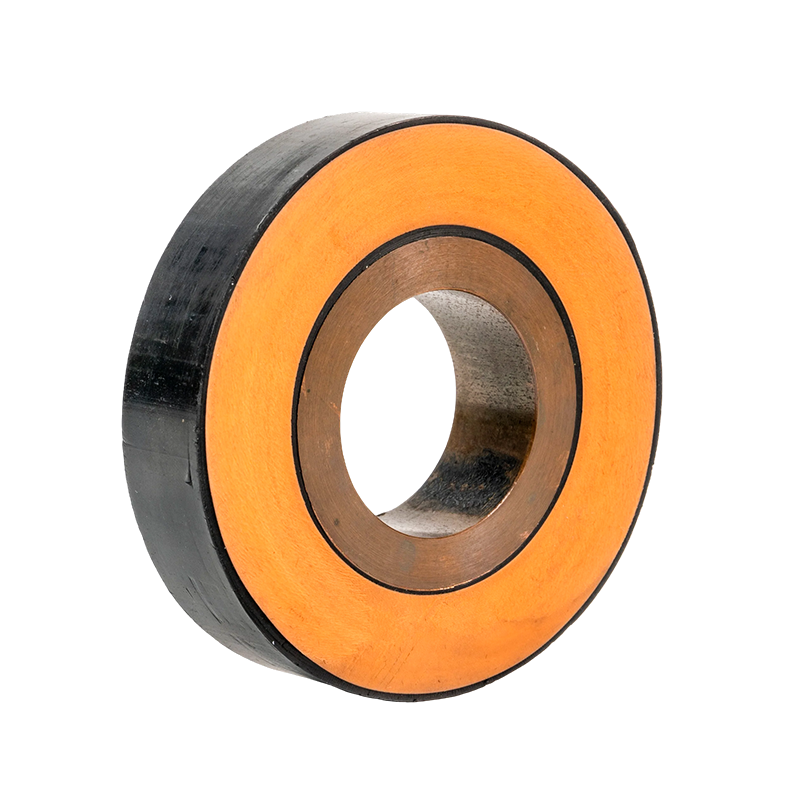

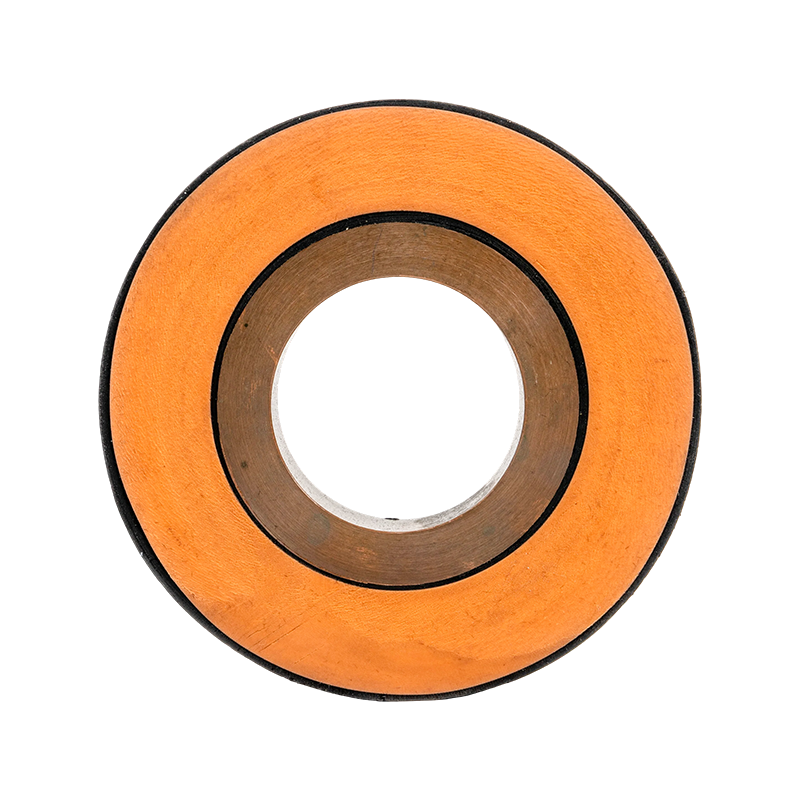

EPDM silikónová gumená rúrková zbernica
Rúrková prípojnica zo silikónovej gumy EPDM využíva konštrukčný dizajn kompozitnej tienenej izolácie. Prostredníctvom technológie vytláčania polyméru sú rúrkový medený alebo hliníkový vodič, tienenie vodiča, izolačná vrstva a izolačné tienenie koextrudované v jedinom procese, čím sa dosiahne vodivý prúd a tienené izolačné funkcie drôtu. Rúrková prípojnica zo silikónovej gumy EPDM sa vyrába technológiou trojvrstvovej koextrúzie, ktorá zabezpečuje tesné a bezmedzerové rozhrania medzi vnútornou a vonkajšou tieniacou vrstvou a izolačnou vrstvou. Primárnym izolačným materiálom je etylén-propyléndiénový monomér (EPDM) kaučuk, vodič je pevná medená rúrka, kovová tieniaca vrstva je vyrobená z medenej fólie, vonkajší plášť je zložený z polyolefínovej polymérovej izolácie a spoje majú tienený dizajn na dosiahnutie úplnej izolácie pozdĺž celej línie.
- Podrobnosti o produkte
- Vlastnosti
- Kontaktujte nás
Technické výhody
Trojvrstvová technológia koextrúzie: Tienenie vodiča, izolačná vrstva a izolačné tienenie sa vytláčajú a formujú súčasne, čím sa zaisťujú tesné rozhrania medzi vrstvami bez medzier, čím sa výrazne zvyšuje celkový výkon produktu.
Optimalizovaný dizajn elektrického poľa: Svorky využívajú prefabrikovanú za studena zmrštiteľnú štruktúru, ktorá redistribuuje elektrické pole v bodoch koncentrácie napätia prostredníctvom kužeľov napätia, znižuje intenzitu elektrického poľa a minimalizuje poškodenie výboja a izolácie.
Spoľahlivé pripojenie a prúdová kapacita: Koncové adaptéry umožňujú plynulý prechod z kruhového medeného rúrkového vodiča k flexibilným dilatačným spojom, čím sa znižuje nárast teploty na koncoch a zaisťuje sa prúdová kapacita vodiča. Medziľahlé spoje používajú vnútorné objímkové spoje z nehrdzavejúcej ocele pre vodiče, zaistené zvonka dvoma polkruhovými spojovacími prípojnicami a utiahnuté a zvarené pomocou štyroch špeciálnych nástrojov C-svoriek z nehrdzavejúcej ocele, čím sa zaisťuje prúdová zaťažiteľnosť vodiča a zabraňuje sa deformácii.
Kompaktná a vodotesná konštrukcia: Spoje sú kompaktné a ľahko sa inštalujú. Špeciálne vodotesné medziľahlé spoje podporujú krátkodobú ponornú prevádzku zbernice.
| Štruktúra produktu a požiadavky | |

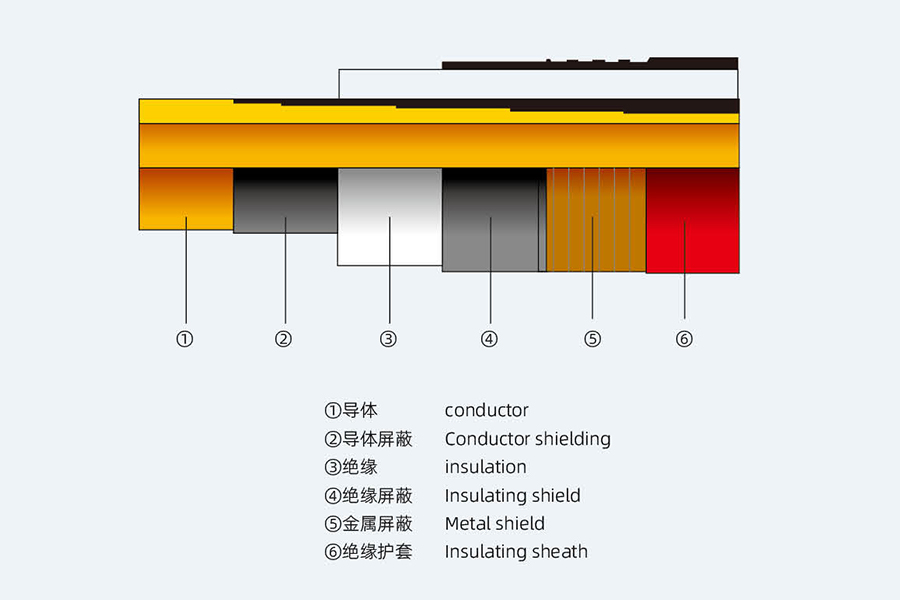

 | Kompozitná tienená izolovaná rúrková prípojnica je kombináciou rúrkového (medeného alebo hliníkového) prípojnicového vodiča a tienenia vodiča, izolácie, izolačného štítu atď., extrudovaného polymérom, aby sa realizoval vodivý prúd a tieniaca izolácia prípojnice. Výber hlavnej suroviny: medená tvrdá trubica (špeciálne prispôsobená), vnútorná clona, vonkajšia clona, guma EPDM, kovová tieniaca vrstva, medená fólia, vonkajší plášť a polyolefínová polymérová izolácia. Základná technológia: trojvrstvová technológia koextrúzie - zabezpečenie kvality vytláčania, rozhranie medzi vnútorným a vonkajším tienením a izoláciou je tesné bez medzery, čo výrazne zlepšuje výkon zbernice s izolovanými rúrkami; Technológia prípojnicových spojov s izolovanou rúrkou využíva tienený rúrkový spoj, aby bol produkt kompletný. |

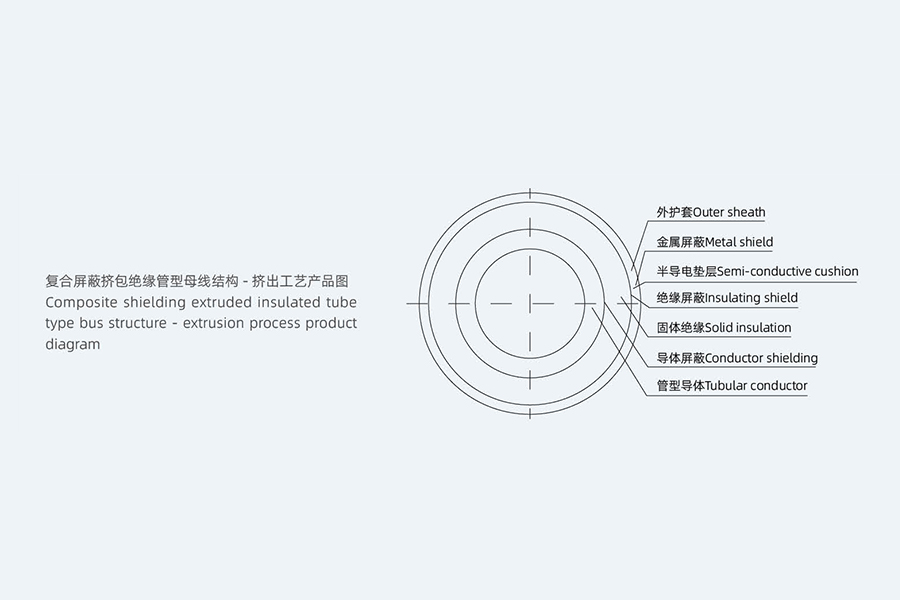

| Výkres štruktúry produktu |
 |
| Výhody prípojnice typu extrudovanej izolovanej rúrky |
 |
| Adaptér svoriek spája medenú rúrku s kruhovým vodičom s koncom pripojenia mäkkého dilatačného spoja, čím sa dosahuje hladký prechod z kruhového na štvorcový, čím sa znižuje nárast teploty na konci a zabezpečuje sa prúdová zaťažiteľnosť vodiča. Napäťový kužeľ sa používa na zmenu distribúcie elektrického poľa pri koncentrácii napätia prefabrikovaného zmršťovacieho terminálu, zníženie intenzity elektrického poľa, zníženie výboja produktu, zníženie poškodenia izolácie, zlepšenie výkonu trubicovej zbernice, zabezpečenie prevádzkovej životnosti trubicovej zbernice a zníženie miery nehôd pri poruchách. |
| Technológia výroby izolovanej rúrkovej prípojnice |
| Výhody spoja: malá konštrukcia, jednoduchá inštalácia, po špeciálnej úprave môže byť krátkodobo ponorená do vody, zmenou geometrického tvaru koncentrácie napätia spoja rúrkovej prípojnice, aby sa zmenilo rozloženie elektrického poľa, znížila sa intenzita elektrického poľa, aby sa znížila možnosť tvorby koróny, znížilo sa poškodenie izolácie, zlepšila sa výkonnosť rúrkovej prípojnice, zabezpečila sa životnosť rúrkovej prípojnice, znížila sa miera nehôd porúch. |
 |
| Všeobecné pravidlá |
| Táto technická špecifikácia je použiteľná pre kompozitné tienenie plne izolovanej medenej zbernice a uvádza technické požiadavky z hľadiska funkcie, konštrukcie, výkonu, inštalácie a testu. Táto technická špecifikácia predstavuje minimálne technické požiadavky, nešpecifikuje všetky technické podrobnosti a necituje v plnom rozsahu ustanovenia príslušných noriem a špecifikácií. Dodávateľ poskytne vysokokvalitné produkty v súlade s touto technickou špecifikáciou a príslušnými národnými normami. |
| Typické aplikačné riešenia pre izolované rúrkové prípojnice |
| Metóda 1: Pripojte hlavný transformátor k riadiacej miestnosti Toto je najbežnejší spôsob aplikácie rúrkových prípojníc. Prípojnica je priamo pripojená z nízkonapäťových svoriek hlavného transformátora na svorky rozvádzača v riadiacej miestnosti. Hlavné výhody: Vhodné pre veľké prúdy. Vedenie je jasné a krásne a môže byť plne izolované alebo poloizolované. |
 |
| Metóda 2: Prípojnica je vedená cez káblovú žľabu alebo káblovú medzipodlahu Obrázok nižšie je ďalším bežným spôsobom aplikácie rúrkových prípojníc. Prípojnice môžu byť pripojené k rozvádzačom cez podzemné káblové žľaby alebo káblové medziposchodia a možno ich použiť aj na prepojenie medzi rozvádzačmi. Táto prípojnica je plne izolovaná a je obzvlášť vhodná pre situácie kde je zapojenie náročné. |
 |
| Metóda 3: Rúrkové prípojnice sú vedené cez káblové žľaby alebo káblové medziposchodia Táto metóda je najvyššou metódou káblového pripojenia rozvádzača. Dá sa pripojiť aj cez káblovú medzipodlahu a spodnú káblovú prípojku metóda. Používatelia si môžu vybrať podľa aktuálnej situácie. Typ prípojnice je plne izolovaný. |
 |
| Metóda 4: CNC monitorovací systém rúrkovej zbernice Naša spoločnosť si ho sama vyvíja a implementuje bezobslužné inteligentné monitorovanie viacerých technických údajov trubicovej zbernice. |
 |
| Izolovaná rúrková prípojnica |
 |
Výhody prefabrikovaných za studena zmrštiteľných medzispojov
Kompaktná konštrukcia, jednoduchá inštalácia.
Mení distribúciu elektrického poľa v bodoch koncentrácie napätia rúrkového spoja zbernice úpravou jeho geometrického tvaru, čím znižuje intenzitu elektrického poľa.
Jeho cieľom je minimalizovať pravdepodobnosť korónového výboja, znížiť poškodenie izolácie a zlepšiť výkon rúrkovej zbernice.
Zabezpečuje prevádzkovú životnosť rúrkovej zbernice a znižuje výskyt nehôd spôsobených poruchami.
Priamy kontakt medzi vodičmi je dosiahnutý pomocou vnútorných objímok z nehrdzavejúcej ocele, ktoré sú externe spojené dvoma polkruhovými zbernicami. Štyri C-svorky z nehrdzavejúcej ocele sú utiahnuté a zvarené pomocou špeciálnych nástrojových foriem, čo zaisťuje prúdovú vodivosť vodiča a zabraňuje deformácii.
Po vodotesnom ošetrení umožňujú medziľahlé spoje krátkodobú prevádzku zbernice pri ponorení do vody.
O nás
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom EPDM Silicone Rubber Tubular Bus Bar Manufacturer and OEM High Voltage EPDM Silicone Rubber Tubular Bus Bar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Zhromažďujeme profesionálny tím odborníkov z odvetvia, vedúci inžiniersky a technický personál a skúsených výrobných špecialistov, ktorí sa už mnoho rokov zaoberajú technológiou energetických zariadení.
Medzi naše hlavné produkty patria medené a hliníkové rúrkové prípojnice, rúrkové prípojnice pre veternú energiu, intenzívne (kompaktné) prípojnice a systémy posuvných trolejových vedení. Zameriavame sa na výskum a vývoj a výrobu 0,4 kV – 35 kV plne izolovaných uzavretých rúrkových prípojníc a nízkonapäťových systémov zberníc z liatej živice, ktoré poskytujú spoľahlivé trasy prenosu energie pre elektrárne, rozvodne, veterné farmy, železničnú dopravu a priemyselné zariadenia.
Čestný certifikát
Správy
-
-
Plne izolované rúrkové prípojnice sa spoliehajú na tri primárne izolačné materiály: PTFE (polytetrafluóretylén) , odlievacia hmota z epoxidovej živice , a EPDM silikónová guma . Každý materiál sa vyberá na základe napäťov...
View More + -
A elektrická autobusová dráha je prefabrikovaný, plne uzavretý elektrický rozvodný systém, ktorý vedie prúd cez pevné medené alebo hliníkové vodiče umiestnené v kovovom kryte, čím nahrádza zväzky káblov a rúrok pre stredný a vysoký prúd. Hodno...
View More +
Plne izolovaná rúrková zbernica Industry knowledge
1. Čo je to EPDM silikónová gumová rúrková zbernica
The EPDM silikónová gumová rúrková zbernica je špecializovaný izolovaný vodivý komponent, ktorý kombinuje jadro kovového vodiča s vonkajšou izolačnou vrstvou zo silikónovej gumy EPDM. Je určený pre vysokonapäťové rozvody elektrickej energie, integruje vynikajúcu izoláciu, odolnosť voči poveternostným vplyvom a mechanickú odolnosť. Profesionál Dodávateľ rúrkových zberníc EPDM zo silikónovej gumy vyrába produkty, ktoré spĺňajú priemyselné normy, vrátane Vysokonapäťová EPDM silikónová gumená rúrková zbernica pre scenáre stredného a vysokého napätia (10kV-35kV).
(1) Základná štruktúra a kľúčové vlastnosti
The EPDM silikónová gumená rúrková zbernica pozostáva z medeného alebo hliníkového vodičového jadra (vodivosť ≥60 % IACS) a izolačnej vrstvy EPDM zo silikónovej gumy s hrúbkou 3-8 mm. Vydrží prierazné napätie o ≥25 kV/mm , pracovná teplota -40 ℃ až 120 ℃ a má vynikajúcu odolnosť voči ozónu, UV žiareniu a chemickej korózii.
2. Hlavné použitie EPDM silikónovej gumovej rúrkovej zbernice
Vďaka vynikajúcej izolácii a prispôsobivosti voči životnému prostrediu EPDM silikónová gumená rúrková zbernica je široko používaný v energetických systémoch a priemyselných aplikáciách, najmä vrátane:
- Stredné a vysokonapäťové rozvodne (10kV-35kV), používané na pripojenie zberníc medzi rozvádzačmi, transformátormi a ističmi.
- Vonkajšie rozvody energie, prispôsobené drsnému počasiu, ako je dážď, sneh a silné slnečné svetlo.
- Priemyselné závody (metalurgický, chemický, elektronický), kde sa vyžaduje odolnosť proti korózii a stabilita izolácie.
- Stanice obnoviteľnej energie (slnečná, veterná), pripojenie zariadení na výrobu elektrickej energie do distribučných sietí.
Spoľahlivý Dodávateľ rúrkových zberníc EPDM zo silikónovej gumy poskytuje prispôsobené špecifikácie, aby vyhovovali rôznym inštalačným priestorom a požiadavkám na napätie, čím zaisťuje bezpečný a stabilný prenos energie.
3. Porovnanie výkonu s tradičnými izolovanými zbernicami
| Typ zbernice | Prierazné napätie | Odolnosť voči poveternostným vplyvom | Životnosť |
|---|---|---|---|
| EPDM silikónová gumová rúrková zbernica | ≥25 kV/mm | Vynikajúce (odolné voči UV/ozónu) | 25-35 rokov |
| Prípojnica izolovaná PVC | ≤ 15 kV/mm | Slabé (UV náchylné k starnutiu) | 10-15 rokov |
| Keramická izolovaná zbernica | ≥30 kV/mm | Dobrý (krehký) | 20-25 rokov |
The Vysokonapäťová EPDM silikónová gumená rúrková zbernica vyniká svojim vyváženým výkonom – lepšou odolnosťou voči poveternostným vplyvom ako PVC a vyššou flexibilitou ako keramika, vďaka čomu je ideálny pre vonkajšie a priemyselné vysokonapäťové aplikácie.
4. Často kladené otázky
Q1: Pre aký rozsah napätia je EPDM silikónová gumená rúrková zbernica vhodná?
A: Používa sa hlavne na 10kV-35kV stredné a vysokonapäťové energetické systémy s prispôsobenými možnosťami pre vyššie úrovne napätia.
Q2: Ako si vybrať spoľahlivého dodávateľa EPDM silikónovej gumovej rúrkovej zbernice?
Odpoveď: Vyberte si dodávateľov so správami o testoch izolačného výkonu, stabilnou kvalitou materiálu EPDM a prispôsobenými výrobnými možnosťami.
Q3: Môže byť použitý v pobrežnom alebo korozívnom prostredí?
Odpoveď: Áno, jeho vrstva silikónového kaučuku EPDM má silnú odolnosť proti korózii, vhodná pre pobrežné a chemické priemyselné prostredia.
Q4: Aká je maximálna prúdová zaťažiteľnosť tejto zbernice?
A: Štandardné modely môžu niesť až 3000A s možnosťou väčšej kapacity od profesionálnych dodávateľov.
