Čo je to PTFE rúrková prípojnica？

Rúrková prípojnica z PTFE je vysokonapäťové zariadenie na prenos energie, ktoré používa kovovú rúrku (zvyčajne medenú alebo hliníkovú) ako vodič, PTFE-orientovaný film ako primárne izolačné médium a presný proces mechanického vinutia na vytvorenie viacvrstvovej tieniacej konštrukcie. Medzi jeho hlavné vlastnosti patria: PTFE fólie potiahnuté silikónovým olejom medzi vrstvami, aby vytvorili husté kontinuálne dielektrikum bez dutín; konfigurácia nie menej ako 5 kapacitných tieniacich vrstiev (vrátane nulových, odstupňovaných a uzemnených tieniacich vrstiev s nulovým potenciálom); a silikónové kaučukové predlžovacie komponenty na dosiahnutie optimalizovanej distribúcie elektrického poľa a zlepšeného výkonu pri tečení.

Tento typ prípojnice pracuje v teplotnom rozsahu -60 ℃ až 250 ℃ , dosahuje stupeň ochrany IP68 a ponúka vynikajúcu odolnosť proti korózii a toleranciu vysokej/nízkej teploty, vďaka čomu je špeciálne navrhnutý pre extrémne prevádzkové prostredia.

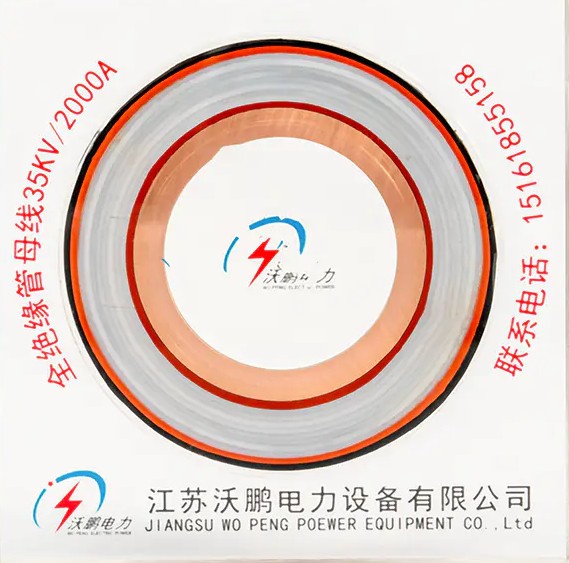

Štrukturálna analýza: Presný návrh päťvrstvového ochranného systému

Izolačná štruktúra PTFE rúrkovej prípojnice využíva koncepciu vrstvenej ochrany zvnútra von, pričom každá vrstva plní špecifické elektrické a mechanické funkcie:

Vrstva vodiča a štruktúra rozptylu tepla

Vodič zvyčajne používa medené rúrky T2Y vysokej čistoty s obsahom medi ≥99,90 %. V porovnaní s pravouhlými vodičmi rovnakého prierezu rúrková konštrukcia zväčšuje plochu o 40 % a zlepšuje rovnomernosť rozloženia prúdovej hustoty tým 60 % . V technických testoch medená rúrková prípojnica Φ200 × 10 mm nesúca 4000 A vykazovala zvýšenie teploty 15 ℃ nižšie ako bežné káble. Dutá štruktúra udržuje koeficient kožného efektu Kf≤1, čím sa znižuje AC odpor 35 % v porovnaní s pravouhlými vodičmi; špecifikácia Φ300 × 15 mm môže nepretržite niesť 12000A .

Primárna izolačná vrstva: PTFE-orientovaný film

Primárna izolačná vrstva používa fóliu orientovanú na PTFE impregnovanú silikónovým olejom. Molekulový reťazec PTFE má špirálovité usporiadanie s energiou väzby uhlík-fluór 485 kJ/mol, čo dáva materiálu extrémne vysokú chemickú stabilitu. Táto izolačná vrstva zostáva stabilná v teplotnom rozsahu -250 ℃ až 340 ℃ ; po 10 rokoch prevádzky v prostrediach s denným teplotným výkyvom 80 °C sa dielektrické straty zvýšia len 0,003 % .

Viacvrstvový systém kapacitného tienenia

Štruktúra tieniacej vrstvy zvyčajne zahŕňa:

• Tieniaca vrstva s nulovým potenciálom : Tesne priľne k povrchu vodiča, aby sa vyrovnalo elektrické pole na povrchu vodiča
• Odstupňovaná tieniaca vrstva : 0,2 mm pletený pás z medenej siete vytvára efekt Faradayovej klietky, čím sa znižuje intenzita elektrického poľa na povrchu prípojnice z 2,3 kV/mm na 0,7 kV/mm a úplne eliminuje riziká korónového výboja
• Uzemnená tieniaca vrstva : Poskytuje konečnú bezpečnostnú ochranu uzemnenia

Konfigurácia silikónových kaučukových predlžovacích komponentov ďalej optimalizuje konečné rozloženie elektrického poľa a zabraňuje povrchovému výboju.

Ochranná vonkajšia vrstva

Vonkajšia vrstva využíva polyolefínové polymérové plášte alebo materiály zo silikónovej gumy s an IP68 stupeň ochrany, ktorý úplne zabraňuje vniknutiu prachu a umožňuje dlhodobú prevádzku v ponore. Pri testoch soľnou hmlou je 10-ročná miera korózie ≤ 0,01 mm/rok .

Vlastnosti materiálu: PTFE Prispôsobivosť extrémnym prostrediam

Ako primárny izolačný materiál pre prípojnice, výkonnostné výhody PTFE vyplývajú z jeho jedinečnej molekulárnej štruktúry:

Všimnite si, že PTFE začína značný tepelný rozklad pri 380 ℃, takže inžinierske aplikácie by si mali udržiavať 10-15% teplotnú bezpečnostnú rezervu, pričom prevádzkové teploty sú pod 240 ℃. Už len 0,1 % nečistôt môže znížiť teplotu tepelného skreslenia o 12 ℃, vďaka čomu je kontrola čistoty materiálu kritická.

Výkonnostné výhody: Prečo si vybrať rúrkovú konštrukciu

Revolučné zlepšenie kapacity prenosu prúdu

Dutá rúrková štruktúra zásadne mení vzorce distribúcie prúdu. Testovacie údaje projektu State Grid UHV ukazujú, že riešenia rúrkových prípojníc zlepšujú prúdovú kapacitu 200 % v porovnaní s tradičnými pravouhlými prípojnicami. Princíp spočíva v účinnom potlačení skinefektu v rúrkových vodičoch, výsledkom čoho je rovnomernejšie rozloženie prúdu a výrazne znížený AC odpor.

Štrukturálne výhody v mechanickej pevnosti

Modul prierezu rúrky dosahuje 4 krát to pravouhlých prípojníc. V jednopoľových 13-metrových nosných konštrukciách vydrží 50 kA nárazom skratového prúdu bez deformácie, čím sa znižuje použitie konzoly 60 % v porovnaní s tradičnými riešeniami. Táto vlastnosť mu dáva nenahraditeľné výhody vo veľkých továrňach, rozvodniach a projektoch inžinierskych tunelov.

Komplexný vývoj environmentálnej adaptability

Vonkajší ochranný systém spĺňa antikoróznu certifikáciu úrovne C5. Anti-UV trojfarebné plášte vykazujú zmeny farebného rozdielu ΔE≤3 (štandard CIE Lab*) pri intenzívnom slnečnom svetle. Ochranná vonkajšia vrstva odolá tlaku vody v hĺbke 30 metrov a erózii morskou vodou, pričom konštrukčná životnosť presahuje 30 rokov .

Aplikačné scenáre: Pokrytie od pevniny po hlboké more

Nová výroba energie

V aplikáciách veterných fariem na mori, PTFE rúrkové prípojnice nahradiť tradičné GIS zariadenia, čím sa zníži stopa rozvodne o 40 % . Jeho antivibračný dizajn odolá tajfúnom kategórie 12 s toleranciou zrýchlenia vibrácií 5 g . Vo fotovoltaických elektrárňach odolávajú izolačné vrstvy PTFE denným teplotným výkyvom o 80 °C, čím zaisťujú spoľahlivý prenos jednosmerného vysokého napätia.

Chemické a korozívne prostredie

PTFE dokáže odolávať prakticky všetkým známym kyselinám, zásadám, organickým rozpúšťadlám a oxidačným činidlám. V prostredí chemickej výroby sa na povrchoch prípojníc nehromadia nečistoty a izolačný výkon sa nezhoršuje v dôsledku chemickej korózie. Aplikácia plnených PTFE materiálov v mechanických zariadeniach rieši aj problém produktov kontaminujúcich mazací olej.

Mestská infraštruktúra a špeciálne projekty

V tuneloch cez more, integrovaných chodbách a iných vlhkých alebo ponorených prostrediach zaisťuje krytie IP68 dlhodobú spoľahlivú prevádzku prípojníc. Oblúkové konštrukcie prípojníc sa môžu prispôsobovať povrchom budov s inštalačnými toleranciami kontrolovanými v rámci ± 1 mm , spĺňajúce dvojité požiadavky modernej architektonickej estetiky a funkčnosti.

Extrémne teplotné prostredia

V extrémne chladných oblastiach si PTFE zachováva určitý stupeň flexibility pri veľmi nízkych teplotách -260 °C; vo vysokoteplotnom priemyselnom prostredí zostáva jeho pevnosť v ťahu pri 260 ℃ približne 5 MPa (asi 1/5 hodnoty izbovej teploty), s pevnosťou v ohybe 1,4 MPa zabezpečenie štrukturálnej integrity v núdzových stavoch.

Technologický vývoj a budúce smery

Integrácia inteligentného monitorovania

Ďalšia generácia PTFE rúrkové prípojnice môže integrovať vstavané systémy monitorovania teploty z optických vlákien na monitorovanie teploty vodičov v reálnom čase. Technická prax ukazuje, že táto technológia môže poskytnúť včasné varovanie pred potenciálnymi horúcimi miestami 48 hodín vopred, zníženie poruchovosti z 0,3/rok na 0,02/rok . Budúce iterácie budú integrovať 5G komunikačné moduly, ktoré umožnia nahrávanie 128 prevádzkových parametrov v reálnom čase a prediktívnu údržbu.

Upgrade zeleného materiálu

Produkty novej generácie využívajúce materiály z recyklovanej medi (obsah medi ≥95 % recyklovaného materiálu) znižujú uhlíkovú stopu 38 % v porovnaní s tradičnými produktmi v scenároch citlivých na uhlík, ako sú dátové centrá, v súlade s globálnym trendom smerom k nízkouhlíkovým energetickým zariadeniam.

Prieskum supravodivých technológií

Vysokoteplotné supravodivé medené rúrkové prípojnice v laboratórnom štádiu už dosiahli 20 000 A prúdová kapacita -196 ℃, s komerčnou aplikáciou sa očakáva okolo roku 2030, čo nanovo definuje technické hranice vysokoprúdového prenosu.

Základy výberu a prevádzky a údržby

V praktických inžinierskych aplikáciách si zasluhujú pozornosť tieto technické body:

1. Výber hrúbky steny : Pre chemické utesnenie potrubí sa odporúčajú neplnené PTFE manžety s hrúbkou steny ≥1 mm; pre elektrické izolačné aplikácie podliehajúce cyklickému tepelnému šoku sa odporúčajú modely vystužené uhlíkovými vláknami s dosahujúcou životnosťou tepelnej únavy 3 krát štandardných modelov
2. Teplotná rezerva : Všetky vysokoteplotné aplikácie by mali udržiavať 10-15% teplotnú bezpečnostnú rezervu
3. Kontrola čiastočného vybitia : Kvalitné produkty by mali kontrolovať čiastočné vypúšťanie nižšie 5 pC (pri testovacom napätí 1,5 Ur), lepšie ako limit normy IEC 10 pC
4. Integrita tieniacej vrstvy : Spojitosť odstupňovaných tieniacich vrstiev priamo ovplyvňuje distribúciu elektrického poľa; Inštalácia musí zabrániť zlomeniu alebo pokrčeniu pásov z medenej siete
