Ako vybrať správnu rúrkovú zbernicu z hliníkovej zliatiny?

Ako vybrať správnu rúrkovú prípojnicu z hliníkovej zliatiny

Najpriamejšia odpoveď: vyberte si svoj rúrková zbernica z hliníkovej zliatiny na základe štyroch základných parametrov – triedy zliatiny, vonkajšieho priemeru a hrúbky steny, menovitého prúdu hliníkovej rúrkovej prípojnice a podmienok prostredia na mieste inštalácie. Správnosť týchto štyroch krokov eliminuje najčastejšie príčiny predčasného zlyhania, tepelného preťaženia a mechanického kolapsu vo vonkajších rozvodniach a prenosových konštrukciách. Táto príručka obsahuje jednotlivé faktory so špecifickými údajmi, porovnaniami odvetví a praktickými pokynmi, ktoré pomôžu inžinierom, tímom obstarávania a projektovým manažérom prijímať informované rozhodnutia.

Prečo sú hliníkové rúrkové prípojnice preferovanou voľbou pre vysokonapäťové inštalácie

Rúrkové prípojnice z hliníkovej zliatiny vo veľkej miere nahradili formáty pevných a plochých vodičov vo vonkajších rozvádzačoch stredného a vysokého napätia, rozvodniach a prenosových konštrukciách. Dôvody sú dobre podložené technickými údajmi.

Dutý rúrkový profil využíva materiál efektívnejšie ako plná tyč ekvivalentného prierezu. Pri danej prúdovej zaťažiteľnosti môže rúrkový vodič dosiahnuť rovnaký výkon ako efekt kože O 30-40% menej hmoty materiálu v porovnaní s pevnou tyčou. To sa priamo premieta do zníženého konštrukčného zaťaženia podporných izolátorov a portálových oceľových konštrukcií – významná výhoda v usporiadaniach zberníc s dlhým rozpätím, kde sú rozpätia 8 až 15 metrov medzi podperami sú typické.

Zliatiny hliníka tiež ponúkajú pomer pevnosti k hmotnosti, ktorému sa oceľ a meď pri porovnateľných nákladoch nevyrovnajú. Pri vonkajších aplikáciách vystavených vetru, zaťaženiu ľadom a seizmickým javom nie je tento mechanický výkon iba pohodlnosťou – je to požiadavka konštrukčnej bezpečnosti. Rúrkový prierez poskytuje vysoký modul prierezu a moment zotrvačnosti na jednotku hmotnosti, čo umožňuje dlhšie rozpätia bez nadmerného priehybu alebo únavy spôsobenej vibráciami v miestach pripevnenia svoriek.

Ďalšou praktickou výhodou je odolnosť proti korózii. Prirodzená oxidová vrstva na povrchoch z hliníkovej zliatiny poskytuje primeranú ochranu vo väčšine atmosférických prostredí. V pobrežnom alebo silne priemyselnom prostredí je možné špecifikovať eloxovanie alebo špeciálne povrchové úpravy na predĺženie životnosti 30 rokov s bežnou údržbou.

Pochopenie tried hliníkových zliatin používaných v rúrkových zberniciach

Nie všetky hliníkové zliatiny fungujú rovnako v aplikáciách zberníc. Výber triedy zliatiny ovplyvňuje elektrickú vodivosť, pevnosť v ťahu, zvárateľnosť a odolnosť voči korózii pod napätím. Tri najčastejšie špecifikované série zliatin pre aplikácie rúrkových prípojníc z hliníkovej zliatiny sú série 1xxx, 6xxx a menej bežné série 5xxx.

Zliatina 1350 (Al 99,5 % – séria 1xxx)

Zliatina 1350-H14 alebo H19 je štaardná trieda elektrického vodiča. Obsahuje minimum 99,5% hliníka a dosahuje elektrickú vodivosť približne 61 % IACS (International Annealed Copper Standard). Pevnosť v ťahu je stredná - zvyčajne 95–130 MPa v závislosti od temperamentu – čo obmedzuje jeho použitie na kratšie rozpätia alebo aplikácie, kde je konštrukčné zaťaženie mierne. Jeho primárnou výhodou je maximálna vodivosť na jednotku prierezu, čo z neho robí preferovanú zliatinu, keď je hlavným konštrukčným cieľom minimalizácia strát odporu.

Zliatina 6061 a 6063 (Al-Mg-Si – séria 6xxx)

Zliatiny série 6xxx predstavujú najpoužívanejšiu skupinu pre konštrukčné aplikácie zberníc. Zliatina 6061-T6 ponúka pevnosť v ťahu 260–310 MPa a medza klzu približne 240–276 MPa , pri zachovaní elektrickej vodivosti okolo 43 % IACS . Zliatina 6063-T6 poskytuje mierne nižšiu pevnosť (pevnosť v ťahu ~205–240 MPa), ale vyššiu vodivosť (~53% IACS) a vynikajúcu extrudovateľnosť, vďaka čomu je preferovanou voľbou pre zložité rúrkové profily.

Vo väčšine projektov zberníc rozvodní dosahuje 6063-T6 najpraktickejšiu rovnováhu medzi elektrickým výkonom a mechanickou nosnosťou. Vykazuje tiež dobrú zvárateľnosť pomocou procesov MIG alebo TIG, čo je rozhodujúce pre spoje v teréne a dilatačné slučky.

Zliatina 6101 (Al-Mg-Si – vysoko vodivá štruktúra)

Zliatina 6101-T61 alebo T64 je špeciálne vyvinutá pre aplikácie elektrických zberníc, kde sa vyžaduje mechanická pevnosť a vodivosť nad 55 % IACS. Dosahuje 55 – 57 % IACS s pevnosťou v ťahu približne 220–260 MPa . Táto zliatina je často špecifikovaná pre vysokoprúdové zbernicové systémy generátorov a veľkokapacitné štruktúry zberníc rozvodní, kde nie je možné výrazne ohroziť vodivosť ani štrukturálny výkon.

Aktuálne hodnotenie hliníkovej rúrkovej prípojnice: Ako správne nastaviť veľkosť

Menovitý prúd hliníkovej rúrkovej prípojnice je určený schopnosťou vodiča odvádzať teplo generované odporovými stratami (I²R) bez prekročenia maximálnej povolenej teploty vodiča – zvyčajne 90°C pre hliníkové prípojnice s priebežným menovitým výkonom v súlade s normami IEC 62271 a ANSI/IEEE.

Aktuálne hodnotenie závisí od nasledujúcich premenných:

• Vonkajší priemer (OD) a hrúbka steny – spolu definujú plochu prierezu a plochu povrchu pre odvod tepla
• Vodivosť zliatiny v %IACS
• Teplota okolia (štandardná referencia: 40 °C pre IEC, 25 °C pre IEEE )
• Slnečné žiarenie (významné pre vonkajšie horizontálne zbernice)
• Rýchlosť vetra (zvyšuje konvekčné chladenie; zvyčajne sa predpokladá pri 0,6 m/s až 1,0 m/s pre konzervatívne vonkajšie hodnotenie)
• Orientácia vodiča (horizontálna alebo vertikálna ovplyvňuje prirodzenú konvekciu)

Ako praktická referencia uvádza nižšie uvedená tabuľka indikatívne menovité hodnoty prúdu pre hliníkové rúrkové prípojnice 6063-T6 pri okolitej teplote 40 °C, v pokojnom vzduchu (konzervatívne), s maximálnou teplotou vodiča 90 °C:

Tieto hodnoty sú orientačné. Vždy vykonajte výpočet tepelnej odolnosti pre konkrétne miesto pomocou údajov skutočnej okolitej teploty, koeficientu absorpcie slnka, emisivity a rýchlosti vetra pre miesto projektu. Vo vysokých nadmorských výškach nad 2 000 m klesá hustota vzduchu a znižuje sa konvekčné chladenie, čo si vyžaduje dodatočné zníženie 5 – 10 % na 1 000 m nad 1 000 m nadmorskej výšky .

Rovnako dôležitá je odolnosť voči skratovému prúdu. Pre 110 kV rozvodňu s úrovňou poruchy systému 40 kA na 1 sekundu Požadovaný prierez vodiča založený na adiabatickom ohreve sa musí vypočítať tak, aby sa zabezpečilo, že teplota neprekročí limit krátkodobej odolnosti zliatiny (zvyčajne 200 °C pre 6063-T6 ). Použitie adiabatického vzorca: A = I × √t / K , kde K pre hliník je približne 87 A·s^0,5/mm², porucha 40 kA / 1 s vyžaduje minimálny prierez približne 460 mm² — v rozsahu štandardných rúrkových profilov, ale parameter, ktorý sa musí explicitne overiť.

Výber rozmerov: Vonkajší priemer, Hrúbka steny a Dizajn rozpätia

Výber správneho vonkajšieho priemeru a hrúbky steny zahŕňa vyváženie troch konkurenčných požiadaviek: prúdová kapacita, mechanická pevnosť pri zaťažení rozpätia a riadenie korónového výboja pri vysokých napätiach.

Úvahy o aktuálnom stave a účinku na pokožku

Pri výkonových frekvenciách (50 alebo 60 Hz) má striedavý prúd tendenciu prúdiť prednostne v blízkosti vonkajšieho povrchu vodiča – efekt kože. Hĺbka kože pre hliník pri 50 Hz je približne 11 mm . To znamená, že pre rúrku s hrúbkou steny väčšou ako približne 11 mm prispieva vnútorná časť steny k vedeniu prúdu menej ako vonkajšia zóna. Pre väčšinu praktických priemerov zberníc (OD 50–200 mm) s hrúbkou steny 5–15 mm je vplyv kožného efektu mierny, ale mal by sa zohľadniť pri výpočtoch odporu, najmä pri vyšších frekvenciách alebo s významným obsahom harmonických.

V praxi to znamená, že zväčšenie vonkajšieho priemeru (namiesto hrúbky steny) je efektívnejší spôsob, ako zvýšiť prúdovú kapacitu, keď hrúbka steny presiahne približne 8–10 mm. Väčší priemer tiež zväčšuje povrchovú plochu dostupnú pre odvod tepla konvekciou.

Mechanické zaťaženie rozpätia

Prípojnica musí podporovať svoju vlastnú hmotnosť, zaťaženie vetrom a v niektorých regiónoch zaťaženie akumuláciou ľadu v celom konštrukčnom rozpätí bez prekročenia prípustných limitov napätia alebo deformácie. Kritická kontrola návrhu je maximálne namáhanie v ohybe v strede rozpätia alebo v bodoch pripevnenia svoriek.

Pre jednoducho podopreté vodorovné rozpätie je maximálny ohybový moment M = wL²/8, kde w je rozložené zaťaženie na jednotku dĺžky (N/m) a L je dĺžka rozpätia. Výsledné napätie v ohybe σ = M × (OD/2) / I, kde I je druhý moment plochy prierezu rúrky. Pre 6063-T6 s medzou klzu približne 170 MPa , konštrukčné prípustné napätie je zvyčajne nastavené na 50-65% výťažku , pričom prípustná je cca 85 až 110 MPa .

Napríklad stena 6063-T6 s priemerom 100 mm × 8 mm na rozpätí 10 metrov s rozloženým zaťažením vetrom 300 N/m a vlastnou hmotnosťou približne 19,2 N/m by bolo vystavené kombinovanému rozloženému zaťaženiu približne 320 N/m. Výsledné ohybové napätie v strede rozpätia sa vypočíta približne na 62 MPa — pohodlne v rámci povoleného rozsahu, potvrdzujúce, že rozpätie je štrukturálne prijateľné.

Korónový výboj a minimálny priemer vodiča

Pri napätiach nad približne 66 kV sa gradient elektrického poľa na povrchu vodiča stáva konštrukčným obmedzením. Korónový výboj nastáva, keď povrchové elektrické pole presiahne približne 1 500 kV/m (špičkový) vo vzduchu na hladine mora. Zväčšenie vonkajšieho priemeru vodiča znižuje gradient povrchového poľa a zvyšuje počiatočné napätie koróny.

Pre systém 220 kV s napätím medzi fázou a zemou približne 127 kV (RMS) je minimálny vonkajší priemer vodiča okolo 80 – 100 mm sa bežne vyžaduje na udržanie výkonu koróny v prijateľných medziach. Pri 500 kV hodnoty OD 120–180 mm sú typické. To je dôvod, prečo je vonkajší priemer vysokonapäťových prípojníc často poháňaný požiadavkami na korónu, a nie samotným menovitým prúdom.

Možnosti povrchovej úpravy a ochrany proti korózii

Stav povrchu rúrkovej prípojnice z hliníkovej zliatiny ovplyvňuje jej dlhodobú odolnosť proti korózii a elektrický výkon skrutkových alebo svorkových spojov. Pochopenie dostupných možností úpravy pomáha prispôsobiť špecifikáciu inštalačnému prostrediu.

Povrchová úprava frézovaním (vytláčaná)

Väčšina hliníkových rúrkových zberníc sa dodáva s povrchovou úpravou frézovaním – prírodným extrudovaným povrchom s tenkou vrstvou natívneho oxidu. To je vhodné pre vnútrozemské, nepriemyselné prostredie so strednou vlhkosťou. Povrch by sa mal očistiť a na všetky skrutkové spoje naniesť zmes kontaktných spojov, aby sa zabránilo galvanickej korózii a znížil sa prechodový odpor.

Eloxovanie

Tvrdá anodizácia vytvára vrstvu oxidu 25-100 µm hrúbka, čím sa výrazne zlepšuje odolnosť proti oderu, jamkovej korózii a atmosferickým vplyvom. Je to preferovaná povrchová úprava pre pobrežné prostredia (morské kategórie korózie C4–C5 podľa ISO 9223) a pre inštalácie v atmosfére chemických závodov. Upozorňujeme, že eloxované povrchy na kontaktných plochách musia byť pred eloxovaním obrúsené alebo zamaskované, aby sa zachoval nízky kontaktný odpor v spojoch.

Pocínovanie alebo striebrenie v kontaktných zónach

Na kontaktných plochách skrutkových spojov pocínovanie (zvyčajne 10-25 µm ) alebo postriebrenie ( 5-15 µm ) je často špecifikovaný na zabránenie hromadeniu oxidu hlinitého a zabezpečenie stabilného elektrického kontaktu s nízkym odporom počas životnosti. Strieborné pokovovanie poskytuje nižší a stabilnejší kontaktný odpor, ale za vyššiu cenu; pocínovanie je široko používané ako praktická a cenovo vyvážená alternatíva.

Nátery

V niektorých priemyselných projektoch je rúrkové teleso zbernice (okrem kontaktných zón) potiahnuté epoxidovým základným náterom a polyuretánovým vrchným náterovým systémom. To je bežné v petrochemických aplikáciách alebo aplikáciách na mori, kde sa očakáva prostredie koróznej kategórie C5-M. Hrúbka povlaku je zvyčajne 80–120 µm DFT (hrúbka suchého filmu) na jeden náter pre dvojvrstvový systém.

Tepelná expanzia a flexibilný dizajn pripojenia

Hliník má koeficient tepelnej rozťažnosti približne 23 x 10⁻⁶/°C — asi o 40 % vyššia ako oceľ. Na 15-metrovom rozpätí prípojnice zmena teploty o 60 °C (zo zimnej nízkej na letnú s plnou záťažou) spôsobí lineárnu expanziu približne 20,7 mm . Ak toto roztiahnutie nie je prispôsobené pružným kompenzátorom alebo posuvným svorkám, výsledné tlakové napätie môže spôsobiť vybočenie, poškodenie svorky alebo zlyhanie izolátora.

Štandardnou praxou je inštalácia flexibilného dilatačného spoja – zvyčajne laminovaného hliníkového flexibilného konektora alebo vlnovcového dilatačného spoja – v intervaloch nepresahujúcich 30-40 metrov na dlhých priamych jazdách autobusov a na každom mieste, kde autobus prechádza smerom alebo sa pripája k terminálom zariadenia. Tam, kde to priestor dovoľuje, sa používajú aj expanzné slučky vytvorené z ohnutých rúrkových úsekov, ktoré poskytujú požadovanú kapacitu axiálneho pohybu pri zachovaní kontinuity vodiča.

Na svorkách zariadenia – ako sú objímky transformátora, svorky ističa alebo odpájacie podložky – sa musí vždy použiť flexibilný konektor na oddelenie tepelných pohybov zbernice od síl na svorkách zariadenia. Väčšina výrobcov transformátorov a rozvádzačov špecifikuje maximálnu povolenú koncovú silu, zvyčajne v rozsahu 300–800 N radiálna sila , ktoré by pevné prípojnicové spojenie pri tepelnom cyklovaní ľahko prekročilo.

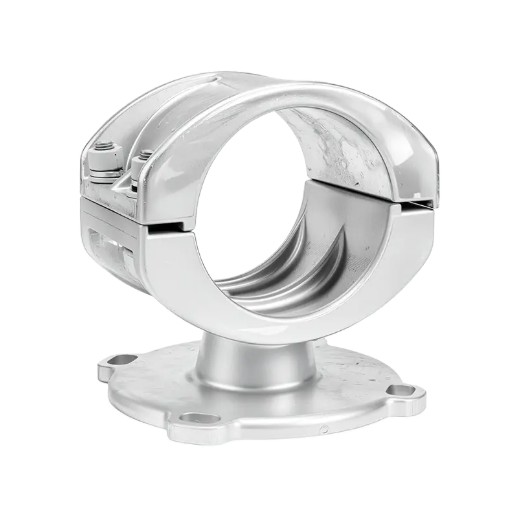

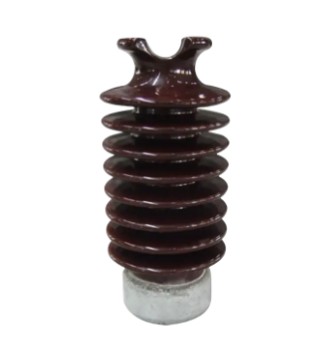

Výber upínacieho a podperného hardvéru

Výkon rúrkového systému prípojníc z hliníkovej zliatiny závisí rovnako od kvality a správneho výberu nosného hardvéru ako od samotného vodiča. Zlá konštrukcia svorky je jednou z hlavných príčin zlyhania vibrácií v podperných bodoch.

Pevné vs posuvné svorky

Pevné svorky pevne ukotvujú zbernicu v jednom alebo viacerých bodoch rozpätia – zvyčajne v strede dlhého úseku – zatiaľ čo posuvné alebo rozpínacie svorky vo všetkých ostatných podporných bodoch umožňujú axiálny pohyb vodiča. Typické usporiadanie pre 30-metrovú trasu autobusu používa jednu pevnú svorku v strede a posuvné svorky na každom konci a na akýchkoľvek medziľahlých podperách. Toto usporiadanie reguluje pohyb tepelnej rozťažnosti symetricky a zabraňuje vybočeniu.

Kompatibilita materiálu svorky

Telesá svoriek, ktoré sú v priamom kontakte s hliníkovými prípojnicami, by mali byť vyrobené z hliníkovej zliatiny (najlepšie rovnakej série zliatin) alebo vhodne potiahnutej liatiny, aby sa zabránilo bimetalickej galvanickej korózii. Tam, kde železný materiál prichádza do kontaktu s hliníkom, sa odporúčajú spojovacie prvky z nehrdzavejúcej ocele s izolačnými podložkami alebo anti-galvanickou zmesou.

Tlmiče vibrácií

Liparské vibrácie — rezonančné vibrácie vyvolané stálym vetrom pri nízkych rýchlostiach 1–7 m/s — môže spôsobiť únavové praskanie v miestach pripevnenia svoriek po 10⁷ až 10⁹ zaťažovacích cyklov . Pre rozpätia prípojníc presahujúce 8 metrov na exponovaných vonkajších miestach by sa mali špecifikovať tlmiče vibrácií typu stockbridge alebo elastomérové tlmiče. Tieto sú zvyčajne inštalované v 0,5 až 1,0 metra každej nosnej svorky.

Normy a požiadavky na testovanie hliníkových rúrkových prípojníc

Súlad s uznávanými normami zaručuje, že vami špecifikovaná rúrková prípojnica z hliníkovej zliatiny bola vyrobená a testovaná podľa definovaných kvalitatívnych prahov. Najrelevantnejšie sú tieto normy:

• IEC 60105 — Hliník a zliatiny hliníka: spracované výrobky na elektrické účely. Zahŕňa požiadavky na chemické zloženie, mechanické vlastnosti a vodivosť zliatin radu 1350 a 6xxx používaných vo vodičoch prípojníc.
• ASTM B241 / B241M — Štandardná špecifikácia pre hliníkové a hliníkové bezšvíkové rúry a bezšvíkové extrudované rúry. Široko uvádzané pre rozmerové tolerancie, vlastnosti v ťahu a zloženie zliatiny rúrových produktov 6061 a 6063.
• EN 755-2 / EN 754-2 — Európske normy pre okrúhle a ťahané rúry z extrudovaných hliníkových zliatin, ktoré špecifikujú mechanické vlastnosti pre zliatiny 6063 a 6061 v rôznych teplotných podmienkach.
• GB/T 5585,2 — Čínska národná norma pre prípojnice z hliníka a zliatin hliníka na elektrické účely. Relevantné pre projekty v Číne a pre produkty od čínskych dodávateľov hliníkových rúrkových prípojníc.
• IEC 62271-1 — Spoločné špecifikácie pre vysokonapäťové spínacie a riadiace zariadenia. Upravuje požiadavky na zvýšenie teploty, odolnosť proti skratu a dielektrický výkon pre systémy prípojníc v rozvádzačových zostavách.
• IEEE Std 605 — IEEE príručka pre návrh zberníc vo vzduchom izolovaných rozvodniach. Poskytuje komplexnú metodiku pre menovitý prúd, mechanickú konštrukciu a výpočty skratovej sily pre vonkajšie inštalácie zberníc.

Pri vyžiadaní cenových ponúk od dodávateľa hliníkových rúrkových prípojníc uveďte, ktorá norma upravuje vlastnosti materiálu, rozmerové tolerancie a certifikáciu testu. Vyžiadajte si certifikáty o skúške mlyna (MTC), ktoré potvrdzujú chemické zloženie a mechanické vlastnosti pre konkrétnu výrobnú dávku, nie generické katalógové údaje.

Čo treba hodnotiť pri výbere dodávateľa hliníkových rúrkových prípojníc

Rozhodnutia o obstarávaní pre rúrkové systémy prípojníc z hliníkovej zliatiny zahŕňajú viac ako len porovnávanie katalógových špecifikácií. Technicky kompetentný dodávateľ so zaručenou kvalitou znižuje riziko projektu počas fázy návrhu, výroby, dodávky a inštalácie.

Možnosť vytláčania a výroby

Schopný dodávateľ hliníkových rúrkových zberníc by mal prevádzkovať alebo mať priamy prístup k extrúznym lisom schopným produkovať požadovaný rozsah vonkajších priemerov – zvyčajne OD 40 mm do 300 mm pre aplikácie rozvodní. Overte si, že dodávateľ môže dodržať rozmerové tolerancie špecifikované vaším dizajnom: zvyčajne ± 0,5 % na OD and ±5% na hrúbku steny pre štandardné tolerancie EN alebo ASTM alebo užšie tolerancie pre aplikácie presných rozvádzačov.

Spracovanie s pridanou hodnotou

Mnohé projekty rozvodní vyžadujú prípojnice, ktoré sa dodávajú vopred narezané na dĺžku, s vyvŕtanými alebo vyrazenými otvormi pre skrutky, opracovanými čelnými plochami a pokovovanými kontaktnými zónami. Potvrďte, či dodávateľ poskytuje tieto služby s pridanou hodnotou interne alebo ich uzatvára subdodávateľsky, pretože subdodávky zvyšujú čas potrebný na realizáciu a potenciálne medzery v kontrole kvality. Vlastné CNC obrábanie, vŕtanie a pokovovanie je významným rozdielom.

Vysledovateľnosť materiálu

Úplná vysledovateľnosť materiálu – od čísla taveniny predvalkov cez vytláčanie, tepelné spracovanie a konečnú kontrolu – je požiadavkou pre projekty energetických služieb a výroby energie. Dodávateľ by mal byť schopný poskytnúť číslo tepla, certifikáciu zliatiny, označenie teploty a výsledky mechanických skúšok vysledovateľné ku konkrétnemu dodanému produktu. Toto je obzvlášť dôležité pri projektoch, ktoré podliehajú kontrole treťou stranou alebo vlastníkovi inžinierovi.

Manažment kvality a certifikácia treťou stranou

Certifikácia ISO 9001 je základným predpokladom pre dôveryhodného dodávateľa hliníkových rúrkových prípojníc. Pre jadrové projekty, projekty na mori alebo projekty priľahlé k obrane môžu platiť dodatočné požiadavky na systém kvality (napr. ISO 3834 pre kvalitu zvárania, NADCAP pre povrchovú úpravu). Vyžiadajte si dôkazy o auditoch tretích strán a vyžiadajte si zákaznícke referencie z porovnateľných rozvodní alebo prenosových projektov.

Dodacia lehota a balenie

Štandardné skladové profily (OD 50–150 mm v 6063-T6) sú zvyčajne dostupné s dodacími lehotami 2–6 týždňov od skladových dodávateľov. Môžu si vyžadovať vlastné priemery, triedy zliatin alebo silne spracované komponenty 8-16 týždňov od zadania objednávky. Potvrďte požiadavky na exportné balenie – prípojnice s dĺžkou nad 6 metrov vyžadujú zákazkové drevené debny alebo oceľové debny, aby sa predišlo poškodeniu pri preprave, a skúsenosti dodávateľa s medzinárodnou prepravnou dokumentáciou stoja za overenie pri cezhraničných projektoch.

Najlepšie postupy inštalácie pre dlhodobú spoľahlivosť

Dokonca aj správne špecifikovaná rúrková prípojnica z hliníkovej zliatiny môže byť nedostatočná alebo môže predčasne zlyhať, ak sú inštalačné postupy nedostatočné. Nasledujúce body sumarizujú najkritickejšie požiadavky na inštaláciu.

• Príprava kĺbov: Na všetkých skrutkovaných kontaktných plochách očistite hliník až po lesklý kov pomocou drôtenej kefy z nehrdzavejúcej ocele bezprostredne pred montážou. Pred priskrutkovaním naneste na oba spojovacie povrchy vodivú spojovaciu hmotu (obsahujúcu častice zinku alebo podobne). Pred dokončením spoja nenechávajte vyčistené povrchy odkryté dlhšie ako približne 30 minút.
• Krútiaci moment skrutky: Pri všetkých skrutkových spojoch hliník-hliník použite pod hlavy skrutiek a matice pružinové podložky Belleville (diskové pružinové podložky). Hliník sa pri trvalom tlakovom zaťažení dotvaruje, čo spôsobuje, že sila upínania skrutkového spoja časom klesá. Podložky Belleville kompenzujú toto uvoľnenie a udržujú primeraný kontaktný tlak. Dodržujte plán krútiaceho momentu špecifikovaný výrobcom svorky alebo konektora – zvyčajne 30–60 Nm pre skrutky M12 v spojoch hliník-hliník.
• Zarovnanie: Pred utiahnutím podporných svoriek sa uistite, že segmenty zbernice sú správne zarovnané. Bočné vychýlenie o viac ako 2-3 mm v polohách kĺbov zavádza koncentrácie ohybového napätia, ktoré znižujú únavovú životnosť pri elektromagnetickom zaťažení vetrom a skratom.
• Zvarové spoje: Ak sa vykonáva zváranie v teréne (napr. pre expanzné slučky alebo T-spoje), použite proces MIG alebo TIG s prídavným drôtom ER4043 alebo ER5356, ako je vhodné pre základnú zliatinu. Tepelné spracovanie po zváraní sa vo všeobecnosti nevyžaduje pre spoje prípojníc 6063 alebo 6061, ale tepelne ovplyvnená zóna zaznamená lokálne zníženie pevnosti v ťahu približne 30 – 40 % vo vzťahu k teplote T6 – toto sa musí zohľadniť pri mechanickom návrhu.
• Kontrola po inštalácii: Vykonajte termografický prieskum všetkých skrutkových spojov pod zaťažením 3 mesiace uvedenia do prevádzky na identifikáciu akýchkoľvek vysoko odolných spojov skôr, ako sa stanú servisným problémom. Opakujte v intervaloch nie dlhších ako 3 roky pre kritické distribučné zbernicové systémy.
