Čo robí stĺpové izolátory chrbticou modernej vysokonapäťovej infraštruktúry

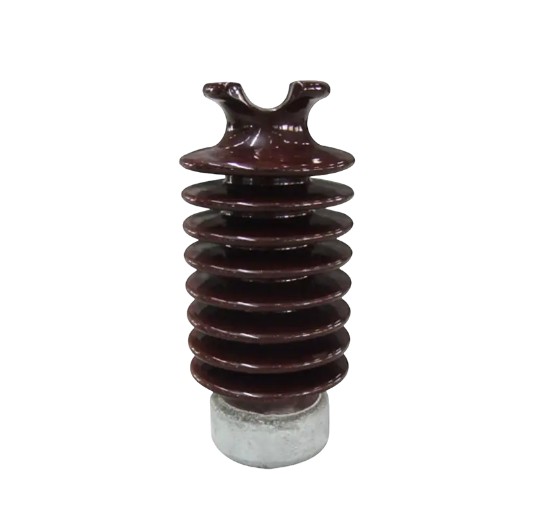

A stĺpový izolátor je pevný izolačný komponent používaný v rozvodniach, prenosových vedeniach a rozvádzačoch na podporu živých vodičov a na zabezpečenie elektrickej izolácie. Napriek neustálemu nástupu nových izolačných technológií zostávajú stĺpové izolátory preferovaným riešením na zaistenie bezpečnej a stabilnej prevádzky siete napájacie systémy do 550 kV , vďaka ich osvedčenej mechanickej pevnosti a elektrickému výkonu. Ich izolačný odpor sa zvyčajne udržiava vyššie 1,0 × 10¹³Ω , s dosahujúcou životnosťou 20 až 40 rokov , čo z nich robí jednu z nákladovo najefektívnejších dlhodobých investícií do energetickej infraštruktúry.

Základné oblasti použitia a napäťové pokrytie

Aplikácia post izolátorov zahŕňa viacero kritických fáz energetických systémov, od distribúcie stredného napätia až po prenos ultravysokého napätia.

Rozvodne a rozvádzače

V rozvodniach sa stĺpové izolátory primárne používajú na podporu prípojníc, odpojovačov a ističov. Štandardné modely ponúkajú nosnosť v ohybe od 2 kN až 20 kN , spĺňajúce požiadavky na výstupné vedenie transformátorov s rôznymi kapacitami. Pre 550kV rozvodne ultravysokého napätia , porcelánové stĺpové izolátory zostávajú hlavnou voľbou vďaka svojej vynikajúcej odolnosti voči poveternostným vplyvom a mechanickej stabilite.

Elektrárne s obnoviteľnou energiou

S rýchlym rastom inštalovanej kapacity veternej a fotovoltaickej energie výrazne vzrástol dopyt po dodatočných izolátoroch v zvyšovacích staniciach obnoviteľnej energie. Tieto stanice sú zvyčajne umiestnené v pobrežných, púštnych alebo vysokohorských oblastiach, kde sú kladené vyššie nároky na odolnosť izolátorov proti znečisteniu a teplotným rozdielom. Následné izolátory z kompozitných materiálov demonštrujú v takýchto scenároch silnejšiu adaptabilitu.

Priemyselné rozvodné systémy elektrickej energie

V rozvodných skriniach a rozvádzačoch podnikov ťažkého priemyslu, ako je hutnícky a chemický priemysel, sa stĺpové izolátory používajú na upevnenie a izoláciu vodičov s prúdom. Prach, soľná hmla a chemická korózia v priemyselných prostrediach neustále ohrozujú povrchy izolátorov, takže miera prieniku produktov proti vzplanutiu znečisťujúcich látok sa z roka na rok zvyšuje.

Porovnanie technológie materiálov a odporúčania pre výber

Súčasnému trhu s postizolátormi dominujú dve hlavné technické cesty: porcelán a kompozitný polymér, pričom každá z nich má odlišný výkon a je vhodná pre rôzne prevádzkové prostredia.

Z pohľadu výberu, Scenáre s ultravysokým napätím 550 kV stále dominujú porcelánové izolátory; zatiaľ čo v 220 kV a menej projekty umiestnené v pobrežnom, priemyselnom znečistení alebo prostredí s vysokou vlhkosťou, trhový podiel kompozitných polymérových izolátorov rýchlo rastie. Pre stanice vyžadujúce častú údržbu alebo umiestnené v neprístupných oblastiach môže výhoda nízkej hmotnosti kompozitných materiálov výrazne znížiť náklady na prevádzku a údržbu.

Kľúčové ukazovatele výkonnosti a dlhodobé overovanie spoľahlivosti

Spoľahlivosť stĺpový izolátors priamo súvisí s bezpečnou prevádzkou elektrickej siete a ich výkon jadra sa musí overiť prostredníctvom prísnych typových testov a dlhodobých prevádzkových údajov.

Výkon elektrickej izolácie

Kvalitné stĺpové izolátory musia udržiavať izolačný odpor stabilne vyššie 1,0 × 10¹³Ω aby sa zabezpečilo, že pri menovitom napätí nedochádza k prekročeniu zvodového prúdu alebo k preskoku povrchu. Vo vlhkých a kontaminovaných podmienkach vykazujú kompozitné polymérne materiály v dôsledku svojej hydrofóbnosti výrazne menšie zníženie napätia pri preskoku ako porcelánové materiály – čo je charakteristika obzvlášť kritická počas období dažďov alebo v prostredí pobrežnej soľnej hmly.

Mechanická nosnosť

Štandardný rozsah konštrukčného zaťaženia v ohybe pre stĺpové izolátory je zvyčajne 2 kN až 20 kN . Pri výbere je potrebné komplexne zvážiť kombinované účinky napätia vodiča, zaťaženia vetrom, zaťaženia ľadom a elektrodynamickej sily pri skrate. Pre veľké rozpätia alebo trate s veľkou ľadovou plochou sa odporúča zvoliť vystužené výrobky s ohybovým zaťažením vyššie 16 kN a vyhradzovať si primerané bezpečnostné rezervy.

Mechanizmy životnosti a starnutia

Za normálnych prevádzkových podmienok je konštrukčná životnosť stĺpových izolátorov 20 až 40 rokov . Starnutie porcelánových izolátorov sa prejavuje najmä úbytkom mechanickej pevnosti a zhoršením glazúry; Kompozitné polymérové ​​izolátory vyžadujú pozornosť na práškovanie, tvrdnutie a krehnutie tyče zo silikónovej gumy. Pravidelné infračervené meranie teploty, ultrazvukové testovanie a detekcia hydrofóbnosti sú účinnými prostriedkami na predĺženie ich životnosti.

Priemyselný technologický vývoj a budúce trendy

Odvetvie postizolátorov sa vyvíja smerom k vysokému výkonu, inteligencii a ekologizácii s integráciou nových materiálov a detekčných technológií, ktoré menia tvary produktov.

Priebežná optimalizácia kompozitných materiálov

Zloženie povlakov z vysokoteplotnej vulkanizovanej silikónovej gumy (HTV) a vulkanizovanej silikónovej gumy pri izbovej teplote (RTV) sa neustále zlepšuje. Aplikácia nových plnív a spojovacích činidiel zlepšila trasovanie a odolnosť kompozitných izolátorov proti erózii o viac ako 30 % . Niektorí výrobcovia už uviedli na trh kompozitné stĺpové izolátory použiteľné na 363 kV a viac , postupne prenikajúce do poľa ultravysokého napätia.

Integrácia technológie inteligentného monitorovania

Inteligentné stĺpové izolátory so vstavanými tenzometrami, teplotnými snímačmi a snímačmi zvodového prúdu vstúpili do fázy pilotnej aplikácie. Tieto zariadenia dokážu monitorovať mechanické zaťaženie, povrchovú teplotu a stav degradácie izolácie v reálnom čase, čo umožňuje prechod z pravidelnej údržby na údržbu založenú na stave. Priemyselné odhady naznačujú, že technológia inteligentného monitorovania môže znížiť neplánované výpadky spôsobené poruchami izolátorov. 40 % až 60 % .

Požiadavky na životné prostredie a recyklovateľnosť

S pokrokom v globálnych cieľoch uhlíkovej neutrality siete sa kontrole spotreby energie počas výroby izolantov a recyklácii na konci životnosti venuje čoraz väčšia pozornosť. Suroviny pre porcelánové izolátory (bauxit s vysokým obsahom oxidu hlinitého, kremeň atď.) sú široko dostupné a recyklovateľné; kompozitné izolátory čelia technickým výzvam pri oddeľovaní a recyklácii jadrovej tyčovej živice a silikónového kaučuku, pričom metódy pyrolýzy a chemickej degradácie sú aktuálnymi oblasťami výskumu.

Najlepšie postupy obstarávania a prevádzky a údržby

Pre energetické spoločnosti a inžinierskych dodávateľov sú vedecké rozhodnutia o obstarávaní a stratégie údržby kľúčové pre zabezpečenie dlhodobej spoľahlivej prevádzky stĺpový izolátors .

Kontrolný zoznam na overenie kvalifikácie dodávateľa

• Či sú k dispozícii kompletné protokoly o typových skúškach vrátane údajov o elektrických, mechanických a tepelno-mechanických skúškach
• Či existujú záznamy vo vysokonapäťových aplikáciách, najmä prevádzkové záznamy pri cieľových úrovniach napätia a klimatických podmienkach
• Či je dodávateľský reťazec surovín stabilný a či sú procesy spekania porcelánu alebo vulkanizácie polymérov zrelé a kontrolovateľné
• Či systém manažérstva kvality prešiel certifikátmi ISO 9001 a špecifickými energetickými certifikátmi

Inštalácia na mieste a bežná údržba

1. Pred inštaláciou skontrolujte vzhľad izolátora, či neobsahuje praskliny, chyby glazúry alebo poškodenie odvalov a overte, či povrchová vzdialenosť spĺňa požiadavky na stupeň znečistenia
2. Pri uťahovaní skrutiek používajte momentové kľúče, aby ste predišli koncentrácii napätia v porcelánových častiach alebo zlyhaniu tesnenia na koncoch kompozitného izolátora v dôsledku nadmerného utiahnutia
3. Po uvedení do prevádzky vykonajte čistenie pri výpadku a testovanie hydrofóbnosti každé 1 až 3 roky; skrátiť cyklus na ročný v oblastiach so silným znečistením
4. Vytvorte záznamy o jednotlivých izolátoroch, zdokumentujte výrobné parametre, údaje o skúškach a históriu údržby na podporu hodnotenia stavu
