Čo je to rúrková zbernica zo silikónovej gumy EPDM a ako koextrúzia umožňuje vynikajúcu izoláciu?

The Rúrková prípojnica zo silikónovej gumy EPDM využíva konštrukčný dizajn kompozitnej tienenej izolácie. Prostredníctvom technológie vytláčania polyméru sa rúrkový medený alebo hliníkový vodič, tieniaca vrstva vodiča, izolačná vrstva a izolačná tieniaca vrstva koextrudujú v jedinom procese, čím sa dosiahne vodivý prúd a tienené izolačné funkcie. V porovnaní s tradičnými izolovanými zbernicami je táto štruktúra eliminuje medzivrstvové vzduchové medzery a bubliny , čo výrazne znižuje riziká čiastočného vybitia. Izolačný odpor dosahuje ≥10 000 MΩ (10 kV a viac), dosahuje výdržné napätie bleskového impulzu 95 kV (10 kV trieda) až 200 kV (35 kV trieda) a stupeň ochrany dosahuje IP55, vďaka čomu je vhodný do vonkajšieho a silne znečisteného prostredia.

Zásady návrhu kompozitnej tienenej izolačnej konštrukcie

Štrukturálne výhody trojvrstvovej technológie koextrúzie

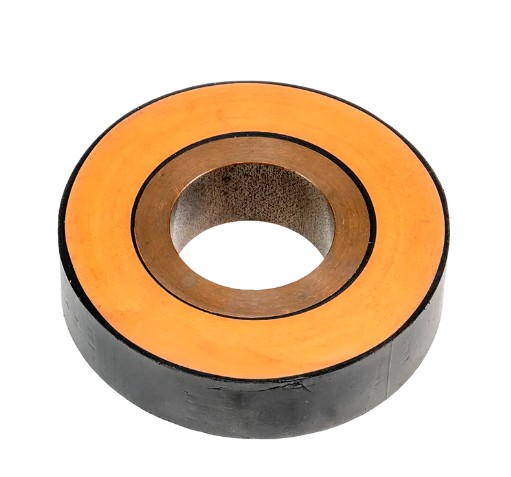

Rúrková prípojnica zo silikónovej gumy EPDM využíva technológiu trojvrstvovej koextrúzie, ktorá súčasne vytláča tieniacu vrstvu vodiča, izolačnú vrstvu a izolačnú tieniacu vrstvu, aby sa zaistilo tesné rozhranie bez medzier medzi vnútornou a vonkajšou tieniacou vrstvou a izolačnou vrstvou. Tradičné obalené izolačné zbernice používajú proces navíjania izolačnej pásky, ktorý má tieto základné chyby:

• Proces navíjania má tendenciu vytvárať zvyškové vzduchové medzery, čím sa zvyšuje riziko čiastočného vybitia
• Rovnomernosť izolačného tekutého náteru je ťažké kontrolovať a po vytvrdnutí sa ľahko tvoria bubliny
• Na medzivrstvových rozhraniach existujú medzery, ktoré môžu viesť k narušeniu izolácie počas dlhodobej prevádzky

Technológia trojvrstvovej koextrúzie zásadne rieši vyššie uvedené problémy. Prostredníctvom jednostupňového formovania dosahuje a rozhranie s nulovou medzerou , čím je distribúcia elektrického poľa rovnomernejšia a reguluje sa čiastočný výboj menej ako 10 pC .

Funkcie a vlastnosti každej vrstvy

Porovnávacia analýza výkonnosti kľúčových materiálov

Izolačný výkon EPDM gumy vs. silikónovej gumy

EPDM (etylén propylén dién monomér) kaučuk a silikónová guma sú základnými materiálmi pre izolačné vrstvy rúrkových prípojníc. Každý z nich má výhody v elektrickom výkone a odolnosti voči životnému prostrediu:

Ako ukazujú údaje, silikónová guma má výhody v dielektrickej pevnosti a teplotnom rozsahu , s dielektrickou pevnosťou do 28 kV/mm a rozsahom prevádzkových teplôt -60°C až 200°C. EPDM guma vyniká odolnosťou voči poveternostným vplyvom a antivibračným výkonom a má relatívne nižšiu cenu. V praxi je možné zvoliť použitie jedného materiálu alebo kompozitu na základe špecifických pracovných podmienok.

Výber materiálu vodiča: Medená rúrka vs. hliníková rúrka

Rúrkový vodič zbernice využíva dutú medenú rúrkovú alebo hliníkovú rúrkovú štruktúru, ktorá ponúka nasledujúce výhody oproti tradičným pravouhlým zbernicám:

• Dutá štruktúra účinne znižuje efekt pokožky a zlepšuje kapacitu prenosu prúdu
• Kruhový tvar trubice optimalizuje distribúciu elektrického poľa a znižuje korónový výboj
• Medené vodiče majú nízky odpor a vysokú prúdovú kapacitu; hliníkové vodiče sú ľahké a cenovo výhodné

Medené vodiče zvyčajne používajú vysokočistú elektrolytickú meď C11000 alebo C10100, zatiaľ čo hliníkové vodiče používajú hliníkovú zliatinu 1350 alebo 6101. Pri ohýbaní vodiča by mal byť polomer ohybu ≥2,5-násobok priemeru rúrky aby sa zabránilo praskaniu izolačnej vrstvy.

Podrobné vysvetlenie trojvrstvového výrobného procesu koextrúzie

Procesný tok a kontrola kvality

Výroba rúrkových prípojníc zo silikónovej gumy EPDM využíva presné procesy vytláčania. Medzi hlavné kroky patrí:

1. Príprava surovín : Medené/hliníkové rúry sú ťahané a rezané podľa štandardných špecifikácií; izolačné materiály vyžadujú predúpravu sušením
2. Spracovanie vodiča : Rezanie, vrúbkovanie, dierovanie a pocínovanie podľa výkresov na zníženie prechodového odporu; CNC ohýbačky rúr nastavujú uhly
3. Trojvrstvová koextrúzia : Extrudér súčasne vytláča tieniacu vrstvu vodiča, izolačnú vrstvu a izolačnú tieniacu vrstvu, čím zaisťuje pevné spojenie medzi vrstvami
4. Extrúzia vonkajšieho plášťa : Vonkajší plášť z polyolefínového polyméru poskytuje mechanickú ochranu a tesnenie voči životnému prostrediu
5. Ošetrenie tienenia kĺbov : Tienený dizajn dosahuje úplnú izoláciu s čiastočným výbojom v spojoch kontrolovaným pod 10 pC

Kľúčové testovacie štandardy

Hotové výrobky musia prejsť nasledujúcimi prísnymi testami:

• Test odolnosti voči napätiu pri výkonovej frekvencii: Overuje spoľahlivosť izolačnej vrstvy pri menovitom napätí
• Test odolnosti voči impulzu blesku: trieda 10 kV musí vydržať impulzné napätie 95 kV; Trieda 35 kV musí vydržať 200 kV
• Detekcia čiastočného vybitia: Vyžaduje sa čiastočné vybitie <10 pC
• Test nárastu teploty a dynamickej stability: Simuluje podmienky plného zaťaženia a skratu na overenie rozptylu tepla a mechanickej pevnosti
• Kontrola kvality zvárania: Automatické zváranie argónovým oblúkom, odolnosť spojov ≤1 μΩ

Typické aplikačné scenáre a technické prípady

Nová výroba energie

Vo fotovoltaických elektrárňach a veterných elektrárňach, Rúrková prípojnica zo silikónovej gumy EPDMs sú široko používané na prenos vysokého prúdu na nízkonapäťovej strane transformátorov. Kryty menovitého napätia 0,4 kV až 35 kV (niektoré produkty podporujú 110 kV) a prúdová kapacita jednej tyče dosahuje 12 000 A, čím uspokojuje potreby zberu a zvyšovania výkonu veľkokapacitných nových energetických jednotiek. Produkty vonkajšieho typu majú stupeň ochrany IP55, ktorý je schopný odolať piesku, soľnej hmle a UV erózii.

Priemyselné systémy distribúcie energie

Vo veľkých priemyselných podnikových rozvodniach a rozvádzačoch nahrádzajú rúrkové zbernice tradičné pravouhlé zbernice a káble, čím sa riešia tieto problémy:

• Odvod tepla: Duté vodiče v kombinácii s tepelnou vodivosťou izolačnej vrstvy poskytujú lepšiu kontrolu nárastu teploty ako husto izolované zbernicové kanály
• Mechanická pevnosť: Rúrková konštrukcia má lepšiu odolnosť proti ohybu a vibráciám ako pravouhlé zbernice
• Optimalizácia priestoru: Kompaktný dizajn znižuje pôdorys rozvádzača

Trakčné napájanie pre železničnú dopravu

V 25 kV striedavých trakčných staniciach pre vysokorýchlostné železnice a mestskú železničnú dopravu zariadenie odoláva extrémnym vibráciám a nárazom. Konštrukcie využívajúce polymérne kompozitné izolátory vystužené sklenenými vláknami s vonkajším plášťom zo silikónovej gumy poskytujú vysokú mechanickú pevnosť a odolnosť proti únave prostredníctvom jadra zo sklenených vlákien. The hydrofóbne samočistiace vlastnosti vonkajšieho silikónového kaučuku účinne odolávajú vodivému brzdovému prachu a znečisťujúcim látkam z prostredia, čím zaisťujú spoľahlivosť trakčného napájania.

Vysokonapäťové systémy elektrických vozidiel

S rozširovaním elektrických vozidiel (EV) a hybridných elektrických vozidiel (HEV) vzrástol dopyt po izolačných manžetách vysokonapäťových prípojníc. Teplom zmršťovacie manžety zo silikónovej gumy (ako je typ ST-OR) sú špeciálne navrhnuté na pokrytie izolácie prípojnic s dielektrickou pevnosťou až 28 kV/mm a rozsah prevádzkovej teploty -40 °C až 200 °C. Po inštalácii zmršťovaním si zachovávajú pružnosť silikónovej gumy a slúžia ako alternatíva k vysokonapäťovým káblom na zlepšenie spoľahlivosti distribučného systému a zjednodušenie výrobných procesov.

Technické body výberu a špecifikácie inštalácie

Prispôsobenie tried napätia a hrúbky izolácie

Vyberte zodpovedajúcu hrúbku izolácie a štruktúru tienenia podľa triedy napätia systému:

Výber environmentálnej adaptability

Rôzne aplikačné prostredia kladú rôzne požiadavky na izolačné materiály prípojníc:

• Vysokohorské prostredie (> 1 000 m): Znížená hustota vzduchu vedie k zníženiu dielektrickej pevnosti, čo si vyžaduje väčšiu vzdialenosť izolácie a povrchovú vzdialenosť, s korekciou nadmorskej výšky podľa noriem IEC 62271-1
• Pobrežné a silne znečistené oblasti : Vonkajšie plášte zo silikónovej gumy sú vybrané s využitím ich hydrofóbnych vlastností, aby sa zabránilo nepretržitej tvorbe vodného filmu, v kombinácii s hlbokými rebrovanými štruktúrami na predĺženie tečenia
• Oblasti s vysokými vibráciami (železnice, lode): Vyhnite sa krehkým materiálom; vyberte flexibilné materiály, ako je EPDM alebo silikónová guma, aby ste zaistili odolnosť proti únave
• Extrémne teplotné prostredia : Koeficienty tepelnej rozťažnosti materiálu sa musia zhodovať s kovovými vodičmi, aby sa zabránilo praskaniu izolačnej vrstvy v dôsledku teplotných cyklov

Bezpečnostné opatrenia pri inštalácii

Pri inštalácii je potrebné venovať pozornosť nasledujúcim aspektom:

• Ovládanie polomeru ohybu: Minimálny polomer ohybu ≥2,5-násobok vonkajšieho priemeru rúrky, aby sa zabránilo nadmernému rozťahovaniu izolačnej vrstvy
• Ošetrenie spoja: Dizajn tieneného spoja zaisťuje súvislú izoláciu celej línie
• Rozstup upevnenia: Primerane nastavte rozstup nosných bodov podľa špecifikácií zbernice a rozpätia, aby ste zabránili koncentrácii mechanického namáhania
• Požiadavky na uzemnenie: Izolačné tieniace vrstvy musia byť spoľahlivo uzemnené, aby bola zaistená bezpečnosť personálu a zariadenia

Trendy vývoja technológií

Nové materiály a inteligentná výroba

Technológia rúrkových zberníc zo silikónovej gumy EPDM sa vyvíja v nasledujúcich smeroch:

• Funkčná koextrúzia : Vývoj procesov koextrúzie pre silikónový kaučuk s TPU a inými materiálmi na vyváženie flexibility a odolnosti proti opotrebeniu alebo konštrukcia viacvrstvových sendvičových štruktúr pre funkčnú integráciu
• Extrúzia tekutého silikónového kaučuku (LSR). : Používa sa pre ultra-vysoko presné, komplexné prierezové mikrokomponenty, ktoré poskytujú vyššiu automatizáciu a čistotu
• Online kontrola a integrácia MES : 100 % online monitorovanie kritických rozmerov a povrchových defektov s vysledovateľnými údajmi, ktoré spĺňajú požiadavky v teréne s vysokou spoľahlivosťou, ako je automobilová elektronika
• Radiačne zosieťovaný silikónový kaučuk : Používa sa pre špeciálne káble, ktoré poskytujú vyššiu tepelnú odolnosť a mechanické vlastnosti

So zrýchľovaním nových energetických vozidiel, 5G komunikácie a budovania dátových centier bude dopyt po vysokonapäťových, vysokofrekvenčných, miniaturizovaných izolačných komponentoch naďalej rásť. Rúrková prípojnica zo silikónovej gumy EPDM technológie smerom k vyššiemu výkonu a väčšej inteligencii.
